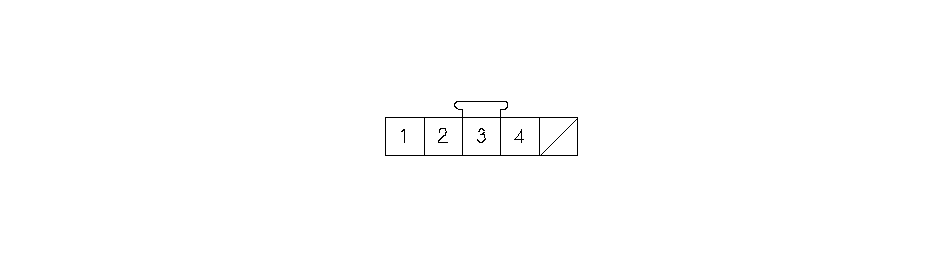

Входные и выходные сигналы для 5P разъема D навигационной системы
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
RED
|
MIC OUT-
|
"Масса" для сигнала микрофона
|
0 В
|
Если открыто: В диагностике не показан сигнал микрофона: ‘‘Связь системы Navi '' и Функциональная настройка ‘‘Уровень микрофона''.
При замыкании на "массу": Не влияет на распознавание голоса.
|
|
2
|
GRN
|
MIC OUT+
|
Положительный выходной сигнал микрофона
|
4-5 В (нажата кнопка TALK)
|
Если открыто: На экране диагностики не показан сигнал микрофона: ‘‘Связь системы Navi '' и Функциональная настройка ‘‘Уровень микрофона''.
При замыкании на "массу": На экране диагностики не показан сигнал микрофона: ‘‘Связь системы Navi '' и Функциональная настройка ‘‘Уровень микрофона''.
|
|
3
|
GRY
|
MIC SHIELD
|
Экранирование клемм № 1, 2
|
0 В
|
Если открыто: Не влияет на распознавание голоса.
При замыкании на "массу": Не влияет на распознавание голоса.
|
|
4
|
GRN
|
HFT NAVI GUIDE
|
Выходной сигнал датчика рулевого колеса
|
4-5 В (отжата кнопка Talk)
2,5-3 В (отжата кнопка BACK)
|
Если открыто: Переключатели/кнопки рулевого колеса ‘‘Talk'' и ‘‘Back'' не работают.
При замыкании на "массу": Переключатели/кнопки рулевого колеса ‘‘Talk'' и ‘‘Back'' не работают.
|
