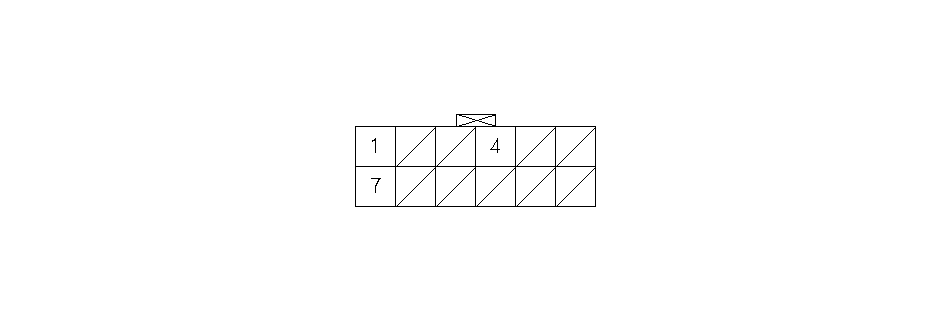

Входные и выходные сигналы для 12P разъема С навигационной системы

1

ORN

+B РЕЗЕРВ

Постоянный источник питания

Напряжение аккумулятора

Если открыто: Пропала картинка экрана (подсветка дисплея все еще горит). ПРИМЕЧАНИЕ: Система перезапустится на экран ‘‘enter code'' (введите код).

При замыкании на "массу": Перегорел предохранитель № 23 (10 А) в блоке реле и предохранителей под панелью приборов.

4

BLK

GND

"Масса" навигационной системы

0 В

Если открыто: Не влияет на систему.

При замыкании на "массу": Не влияет на систему.

7

BRN

BACK LT-

Сигнал передачи заднего хода рычага переключения от ‘‘мультиплексного интегрированного блока управления'' (АКП) или от датчика включения передачи заднего хода (МКП)

Наоборот, напряжение аккумулятора: Иначе 0 В

Если открыто: Навигация не видит сигнала передачи заднего хода, и камера заднего вида не включается при передаче заднего хода. Экран диагностики ‘‘Car Status''(статус автомобиля), ‘‘Back''=0 (возврат).

При замыкании на "массу": Перегорел предохранитель № 10 (7,5 А) в блоке реле и предохранителей под панелью приборов.
