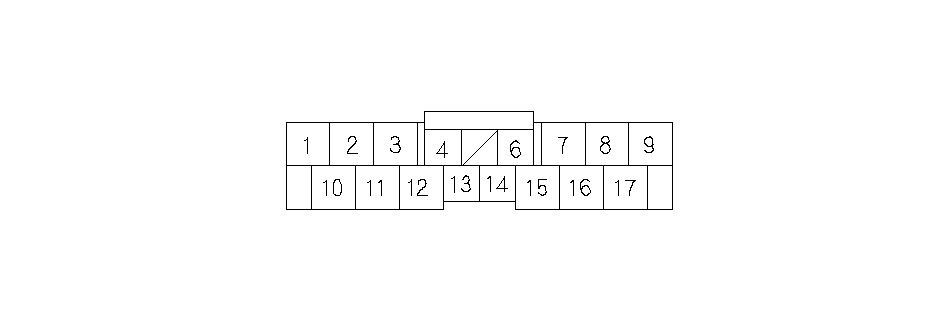

Входные и выходные сигналы для 17P разъема А навигационного блока
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
RED
|
ILL (-)
|
"Масса" для подсветки
|
С полной яркостью подсветки панели приборов, 0 В
|
Если открыто: Когда яркость = ‘‘Auto'', ночной режим не работает при включенных огнях.
При замыкании на "массу": На дисплее нет изменений.
|
|
9
|
BLK
|
RADIO GND("масса")
|
"Масса" блока дисплея
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
|
10
|
GRY
|
ILL (+) (положительный провод подсветки)
|
Сигнал включения стояночных фонарей с приборной панели и консоли освещения, ‘‘Relay fuse box'' в моторном отсеке
|
Подсветка включена = напряжение аккумулятора, подсветка выключена = 0 В
|
Если открыто: Когда яркость = ‘‘Auto'', ночной режим не работает при включенных огнях.
При замыкании на "массу": Перегорел предохранитель 14 в блоке реле/предохранителей панели приборов.
|
|
13
|
BLU
|
VSP(Сигнал скорости автомобиля)
|
Сигнал импульса скорости автомобиля от блока ECM/PCM
|
Импульсы 0-5 В: В среднем 2,5 В, при движении
|
Если открыто: Нет импульсов скорости автомобиля.
Экран диагностики ‘‘Car Status''(статус автомобиля), VSP Navi = 0.
При замыкании на "массу": Нет импульса скорости автомобиля. Экран диагностики ‘‘Car Status''(статус автомобиля), VSP Navi = 0.
|
|
17
|
LT GRN
|
Высококлассный усилитель PWR
|
Постоянный источник питания
|
Напряжение аккумулятора
|
Если открыто: Экран полностью погас (не видно подсветки)
При замыкании на "массу": Перегорел предохранитель № 17 (15 А) в блоке реле и предохранителей, расположенном в моторном отсеке.
|
