Разъем аудиоблока для входных и выходных сигналов

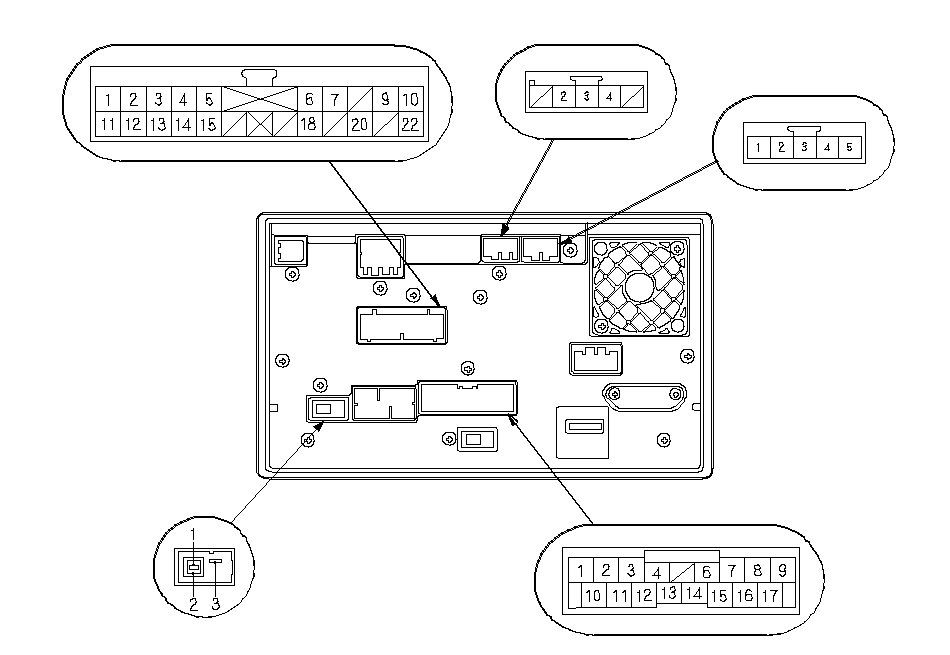

С навигацией

РАЗЪЕМ В (22В)

РАЗЪЕМ G (3P)

РАЗЪЕМ F (5P)

РАЗЪЕМ D (5P)

РАЗЪЕМ А (17Р)

}

Без навигации

РАЗЪЕМ D (5P)

РАЗЪЕМ G (3P)

РАЗЪЕМ В (20P)

РАЗЪЕМ А (17Р)

}

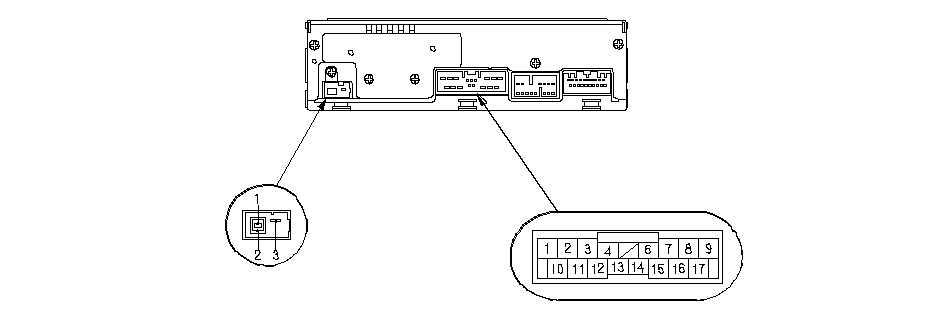

Без навигации, тип аудиоблока 1DIN

РАЗЪЕМ G (3P)

РАЗЪЕМ А (17Р)

}

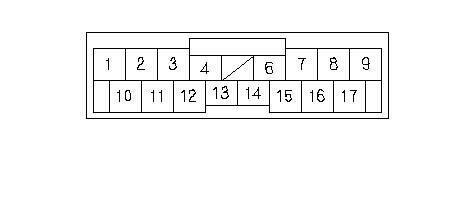

Разъем аудиоблока (17P)

Сторона клемм-входов

}

Гнездо	Провод	Соединяется с
А1	RED	Регулятор яркости панели приборов (ILL-)
А2	BRN	Левый задний динамик в двери (RR L-)
А3	GRN	Левый передний динамик двери, левый высокочастотный динамик (FR L-)
А4	GRN	Мультиплексный интегрированный блок управления (MICU) (SCTY RADIO)
А5	———	Не используется
А6	LT BLU	Мультиплексный интегрированный блок управления (MICU) (K-LINE)
А7	YEL	Правый передний динамик двери, правый высокочастотный динамик (FR R-)
А8	ORN	Правый задний динамик двери (RR R-)
А9	BLK	"Масса" (G504)
А10	GRY	Сигнал включенных приборов освещения
А11	GRY	Левый задний динамик в двери (RR L+)
А12	LT GRN	Левый передний динамик двери, левый высокочастотный динамик (FR L+)
А13	BLU	Модуль управления двигателем (ЕСМ) или силовым агрегатом (PCM) (VSP)
А14	WHT	Мультиплексный интегрированный блок управления (MICU) (ACC RADIO)
А15	WHT	Правый передний динамик двери, правый высокочастотный динамик (FR R+)
А16	BLU	Правый задний динамик двери (RR R+)
А17	LT GRN ^1 ORN ^2	Постоянное питание

*1:	С навигацией
*2:	Без навигации

Разъем C (12P) аудиоблока

Сторона клемм-входов

}

Навигационная система

Гнездо	Провод	Соединяется с
C1	WHT	Постоянное питание
C2	———	Не используется
C3	———	Не используется
C4	BLK	"Масса" (G502)
C5	———	Не используется
C6	———	Не используется
C7	BRN	Мультиплексный встроенный блок управления (BACK LT-)
C8	———	Не используется
C9	———	Не используется
C10	———	Не используется
C11	———	Не используется
C12	———	Не используется

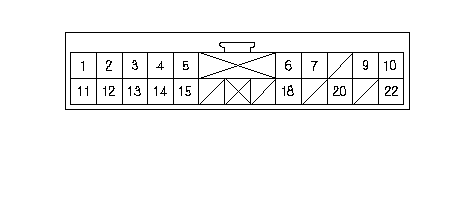

Разъем В аудиоблока (22P)

Сторона клемм-входов

}

С навигационной системой

Гнездо	Провод	Соединяется с
B1	BLK	Дополнительный блок гнезд (AUX SGND)
B2	GRY	Дополнительный блок гнезд (AUX SHIELD GND)
B3	PNK [GRN]	Дополнительный блок гнезд (AUX GND)
B4	BLU	Низкочастотный динамик (WOOFER-)
B5	GRY	Низкочастотный динамик (WOOFER SHIELD)
B6	BRN	Дистанционный переключатель аудио (AUDIO REMOTE GND)
B7	PNK	Дистанционный переключатель аудио (AUDIO REMOTE SW)
B8	———	Не используется
B9	LT BLU	Блок управления HandsFree (HFT MUTE)
B10	PNK	Блок управления Hands-Free (TELEM SIG-)
B11	WHT	Дополнительный блок гнезд (AUX L)
B12	RED	Дополнительный блок гнезд (AUX R)
B13	LT BLU [WHT]	Дополнительный блок гнезд (AUX DET)
B14	PNK	Низкочастотный динамик (WOOFER+)
B15	———	Не используется
B16	———	Не используется
B17	———	Не используется
B18	LT GRN	Блок управления HandsFree (HFT ICON)
B19	———	Не используется
B20	RED [PUR]	Низкочастотный динамик (SW+B)
B21	———	Не используется
B22	BLU	Блок управления Hands-Free (TELEM SIG+)

[ ]:	Автомобиль с ПРК

Разъем В аудиоблока (20Р)

Сторона клемм-входов

}

Без навигационной системы

Гнездо	Провод	Соединяется с
B1	———	Не используется
B2	———	Не используется
B3	BLK	Дополнительный блок гнезд (AUX SGND)
B4	GRY ^*1	Дополнительный блок гнезд (AUX SHIELD GND)
B5	PNK [GRN]	Дополнительный блок гнезд (AUX GND)
B6	BRN ^*2	Дистанционный переключатель аудио (AUDIO REMOTE GND)
B7	PNK ^*2	Дистанционный переключатель аудио (AUDIO REMOTE SW)
B8	———	Не используется
B9	———	Не используется
B10	———	Не используется
B11	———	Не используется
B12	———	Не используется
B13	WHT	Дополнительный блок гнезд (AUX L)
B14	RED	Дополнительный блок гнезд (AUX R)
B15	LT BLU [WHT]	Дополнительный блок гнезд (AUX DET)
B16	RED ^*3	Низкочастотный динамик (SW+B)
B17	———	Не используется
B18	———	Не используется
B19	———	Не используется
B20	———	Не используется

[ ]:	Кроме типа с аудиоблоком 1DIN, модель ПРК

*1:	Кроме типа с аудиоблоком 1DIN
*2:	С дистанционным переключателем аудио
*3:	С низкочастотным динамиком

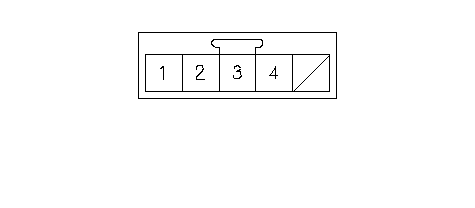

Разъем D блока аудиосистемы (5P)

Сторона клемм-входов

}

С навигационной системой

Гнездо	Провод	Соединяется с
D1	RED	Блок управления телефоном HandsFree (MIC OUT-)
D2	GRN	Блок управления телефоном HandsFree (MIC OUT+)
D3	GRY	Блок управления телефоном HandsFree (MIC OUT SHIELD)
D4	———	Не используется
D5	———	Не используется

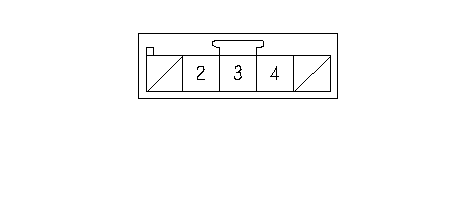

Разъем F блока аудиосистемы (5P)

Сторона клемм-входов

}

С навигационной системой

Гнездо	Провод	Соединяется с
F1	———	Не используется
F2	BLU	Блок климат-контроля (AC CK)
F3	YEL	Блок климат-контроля (AC SI)
F4	RED	Блок климат-контроля (AC SO)
F5	———	Не используется

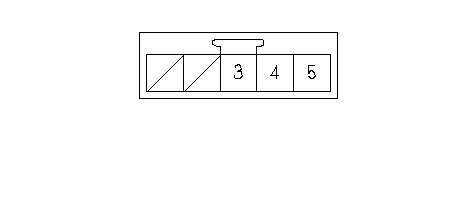

Разъем D блока аудиосистемы (5P)

Сторона клемм-входов

}

Без навигационной системы

Гнездо	Провод	Соединяется с
D1	———	Не используется
D2	———	Не используется
D3	GRY	Низкочастотный динамик (WOOFER SHIELD)
D4	PNK	Низкочастотный динамик (WOOFER+)
D5	BLU	Низкочастотный динамик (WOOFER-)

Разъем G блока аудиосистемы (3Р)

Сторона клемм-входов

}

Все модели

Гнездо	Провод	Соединяется с
G1	———	Блок модуля антенны (SIG)
G2	———	Блок модуля антенны (SH (AM/FM))
G3	———	Блок модуля антенны (ANT +B)
