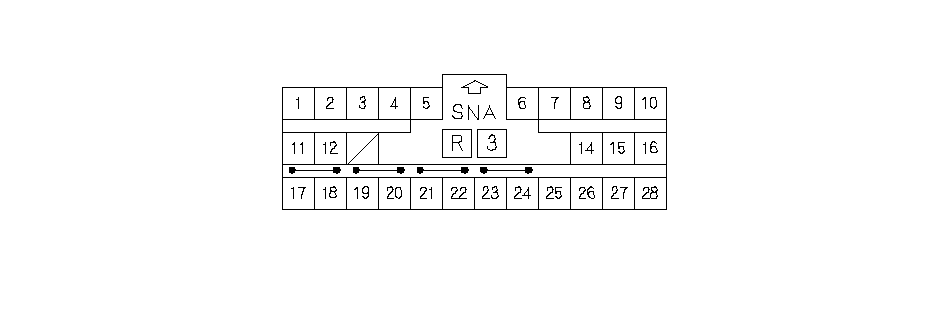

Входные и выходные данные блока SRS на разъеме В (28-контактном)
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
1
|
RED
|
LRP+
|
Источник питания пиротехнического преднатяжителя левого бокового ремня безопасности
|
|
2
|
BRN
|
LRP-
|
"масса" пиротехнического преднатяжителя левого бокового ремня безопасности
|
|
3
|
GRN
|
RRP+
|
Источник питания пиротехнического преднатяжителя правого бокового ремня безопасности
|
|
4
|
LT BLU
|
RRP-
|
"масса" пиротехнического преднатяжителя правого бокового ремня безопасности
|
|
5
|
GRY
|
SS-
|
"масса" датчика посадки на сиденье
|
|
6
|
LT GRN
|
SS+
|
Источник питания датчика посадки на сиденье
|
|
7
|
ORN
|
LBP+
|
Источник питания пиротехнического преднатяжителя замка левого бокового ремня безопасности
|
|
8
|
GRN
|
LBP-
|
"масса" пиротехнического преднатяжителя замка левого бокового ремня безопасности
|
|
9
|
YEL
|
RBP+
|
Источник питания пиротехнического преднатяжителя замка правого бокового ремня безопасности
|
|
10
|
PNK
|
RBP-
|
"масса" пиротехнического преднатяжителя замка правого бокового ремня безопасности
|
|
11
|
YEL
|
FLBH
|
Сигнал непристегнутого ремня от датчика замка левого бокового ремня безопасности
|
|
12
|
PNK
|
RLBC
|
Сигнал датчика замка заднего левого бокового ремня безопасности
|
|
13
|
———
|
Не используется
|
———
|
|
14
|
———
|
Не используется
|
Сигнал датчика замка заднего центрального ремня безопасности
|
|
15
|
BLU
|
FRBH
|
Сигнал непристегнутого ремня датчика замка правого бокового ремня безопасности
|
|
16
|
LT BLU
|
RRBC
|
Сигнал датчика замка заднего правого бокового ремня безопасности
|
|
17
|
LT BLU
|
LSA+
|
Источник питания пиропатрона левой боковой подушки безопасности
|
|
18
|
RED
|
LSA-
|
"масса" пиропатрона левой боковой подушки безопасности
|
|
19
|
WHT
|
RSA+
|
Источник питания пиропатрона правой боковой подушки безопасности
|
|
20
|
ORN
|
RSA-
|
"масса" пиропатрона правой боковой подушки безопасности
|
|
21
|
BRN
|
LCA1+
|
Источник питания пиропатрона левой боковой шторки безопасности
|
|
22
|
BLU
|
LCA1-
|
"масса" пиропатрона левой боковой шторки безопасности
|
|
23
|
GRY
|
RCA1+
|
Источник питания пиропатрона правой боковой шторки безопасности
|
|
24
|
RED
|
RCA1-
|
"масса" пиропатрона правой боковой шторки безопасности
|
|
25
|
PNK
|
LBS1+
|
Источник питания датчика левого бокового удара (первого), датчика левого бокового удара (второго)
|
|
26
|
GRY
|
LBS1-
|
"Масса" для датчика левого бокового удара (первого), датчика левого бокового удара (второго)
|
|
27
|
BRN
|
RBS1+
|
Источник питания первого датчика правого бокового удара, второго датчика правого бокового удара
|
|
28
|
LT GRN
|
RBS1-
|
"масса" первого датчика правого бокового удара, второго датчика правого бокового удара
|
ПРИМЕЧАНИЕ: Провода BLU или BRN могут быть заменены цветами проводов из данной таблицы.
