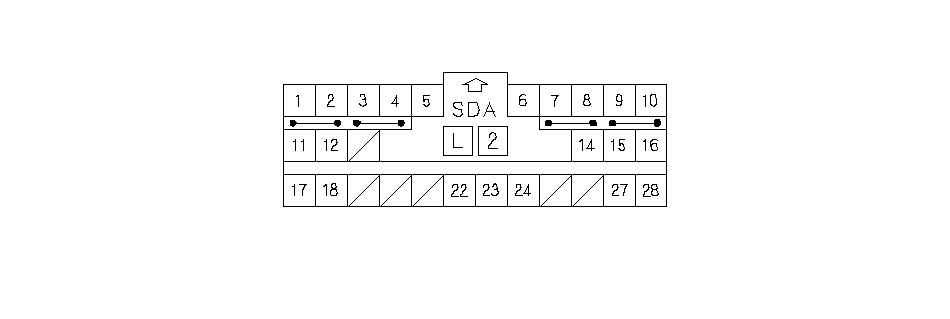

  • Входные и выходные данные блока SRS на разъеме А (28-контактном)

    Сторона проводов клемм-выходов

    }
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    1
    GRN
    LA2+
    Источник питания второго пиропатрона подушки безопасности водителя
    2
    PUR
    LA2-
    "масса" второго пиропатрона подушки безопасности водителя
    3
    LT GRN
    RA2+
    Источник питания второго пиропатрона подушки безопасности пассажира
    4
    LT BLU
    RA2-
    "масса" второго пиропатрона подушки безопасности пассажира
    5
    LT GRN
    MES
    Входной сигнал стирания памяти
    6
    BRN
    SCS
    Входной сигнал диагностики
    7
    LT BLU
    LA1+
    Источник питания первого пиропатрона подушки безопасности водителя
    8
    BRN
    LA1-
    "масса" первого пиропатрона подушки безопасности водителя
    9
    YEL
    RA1+
    Источник питания первого пиропатрона подушки безопасности пассажира
    10
    BLU
    RA1-
    "масса" первого пиропатрона подушки безопасности пассажира
    11
    WHT
    CAN HI
    Получает и посылает сигнал связи с модулем управления приборами
    12
    RED
    CAN LO
    Получает и посылает сигнал связи с модулем управления приборами
    13
    ———
    Не используется
    ———
    14
    PNK
    OPDS
    Получает и посылает сигнал связи с блоком OPDS
    15
    BRN
    LFS-
    "масса" левого датчика лобового столкновения
    16
    LT BLU
    RFS-
    "масса" правого датчика лобового столкновения
    17
    WHT
    VA
    Резервный источник питания блока SRS (общий с блоком OPDS)
    18
    RED
    VB
    Отдельный источник питания блока SRS (отдельная электрическая цепь усилителя)
    19
    ———
    Не используется
    ———
    20
    ———
    Не используется
    ———
    21
    ———
    Не используется
    ———
    22
    BLK
    SRS GND (1)
    Цепь "массы" для SRS (G505)
    23
    BLK
    SRS GND (2)
    Цепь "массы" для SRS (G505)
    24
    LT BLU
    K-LINE
    Посылает и принимает сигналы сканирующего прибора (серийные данные)
    25
    ———
    Не используется
    ———
    26
    ———
    Не используется
    ———
    27
    RED
    LFS+
    Источник питания левого датчика лобового столкновения
    28
    GRN
    RFS+
    Источник питания правого датчика лобового столкновения

    ПРИМЕЧАНИЕ: Провода BLU или BRN могут быть заменены цветами проводов из данной таблицы.
