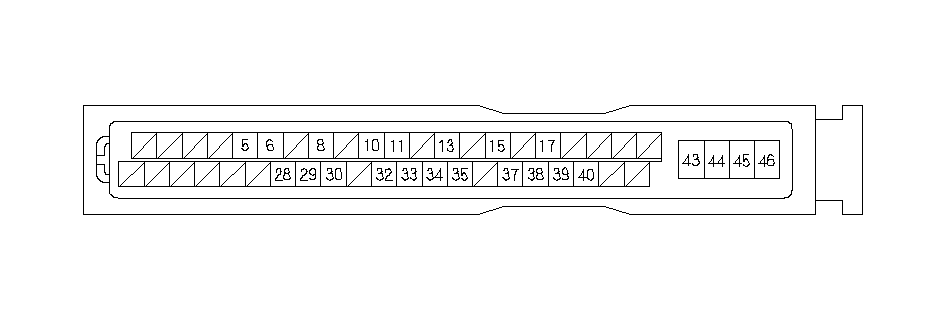

Вводы и выводы контрольного блока-модулятора VSA для 46Р разъема.
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Описание
|
Измерения (отсоедините 46Р разъем блока управления - модулятора VSA)
|
|||
|---|---|---|---|---|---|---|---|
|
Клемма
|
Условия
|
Результат
|
|||||
|
5
|
PUR
|
ST-B
|
Передача сигнала датчика угла поворота рулевого колеса
|
———
|
———
|
———
|
|
|
6
*
|
RED
|
BRK DIAG
|
Определяет реле стоп-сигнала
|
6-GND
|
Сработали тормоза адаптивного круиз-контроля (ACC) или нажата педаль тормоза:
|
Напряжение аккумулятора
|
|
|
8
|
BLU
|
RR-GND
|
Передача сигнала датчика угловой скорости правого заднего колеса
|
———
|
———
|
———
|
|
|
10
|
PUR
|
RL-GND
|
Передача сигнала датчика угловой скорости левого заднего колеса
|
———
|
———
|
———
|
|
|
11
|
YEL
|
RL +B
|
Передача сигнала датчика угловой скорости левого заднего колеса
|
———
|
———
|
———
|
|
|
13
|
RED
|
FL-GND
|
Определяет сигнал датчика угловой скорости левого переднего колеса
|
———
|
———
|
———
|
|
|
15
|
LT BLU
|
K-LINE
|
Соединение с системой HDS
|
———
|
———
|
———
|
|
|
17
|
BLU
|
ST-Z
|
Передача сигнала датчика угла поворота рулевого колеса
|
———
|
———
|
———
|
|
|
*:
|
С системой TSA
|
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Описание
|
Измерения (отсоедините 46Р разъем блока управления - модулятора VSA)
|
|||
|---|---|---|---|---|---|---|---|
|
Клемма
|
Условия
|
Результат
|
|||||
|
28
|
PNK
|
FR-GND
|
Передача сигнала датчика угловой скорости правого переднего колеса
|
———
|
———
|
———
|
|
|
29
|
GRN
|
FR +B
|
Передача сигнала датчика угловой скорости правого переднего колеса
|
———
|
———
|
———
|
|
|
30
|
LT GRN
|
RR +B
|
Передача сигнала датчика угловой скорости правого заднего колеса
|
———
|
———
|
———
|
|
|
32
|
RED
|
ST-A
|
Передача сигнала датчика угла поворота рулевого колеса
|
———
|
———
|
———
|
|
|
33
|
GRY
|
SVCC
|
Источник питания датчика угла поворота рулевого колеса
|
———
|
———
|
———
|
|
|
34
|
BLU
|
FL +B
|
Передача сигнала датчика угловой скорости левого переднего колеса
|
———
|
———
|
———
|
|
|
35
|
BRN
|
S-GND
|
Заземление датчика угла поворота рулевого колеса
|
———
|
———
|
———
|
|
|
37
*
|
BLU
|
BRK LAMP
|
Управляет реле стоп-сигнала
|
37-GND
|
Ключ зажигания в положении "ON" (II)
|
Напряжение аккумулятора
|
|
|
38
|
RED
|
CAN-L
|
Используется для связи с F-CAN
|
———
|
———
|
———
|
|
|
39
|
WHT
|
CAN-H
|
Используется для связи с F-CAN
|
———
|
———
|
———
|
|
|
40
|
YEL
|
IG1
|
Питание для включения системы
|
40-GND
|
Ключ зажигания в положении "ON" (II)
|
Напряжение аккумулятора
|
|
|
43
|
BLK
|
GND2
|
"Масса" блока управления-модулятора VSA (с системой VSA)
|
43-GND
|
Постоянно
|
Неразрывность
|
|
|
44
|
WHT
|
+B SOL
|
Источник питания реле клапана
|
44-GND
|
Постоянно
|
Напряжение аккумулятора
|
|
|
45
|
RED
|
+B MOT
|
Напряжение питания реле включения электродвигателя
|
45-GND
|
Постоянно
|
Напряжение аккумулятора
|
|
|
46
|
BLK
|
GND1
|
Соединяет с "массой" электродвигатель гидронасоса
|
46-GND
|
Постоянно
|
Неразрывность
|
|
|
*:
|
С системой TSA
|
