Узел модулятора давления

Блок модулятора состоит из впускного и выпускного электромагнитных клапанов, обычно открытого (NO) электромагнитного клапана блока VSA, обычно закрытого (NC) электромагнитного клапана блока VSA, резервуара, гидронасоса, электродвигателя гидронасоса и гидравлического демпфера.

Гидравлический блок управления имеет 3 режима при работе ABS: режим повышения давления, режим удержания и режим уменьшения давления. И режим добавления давления включен в TCS, VSA и действие вспомогательного тормоза.

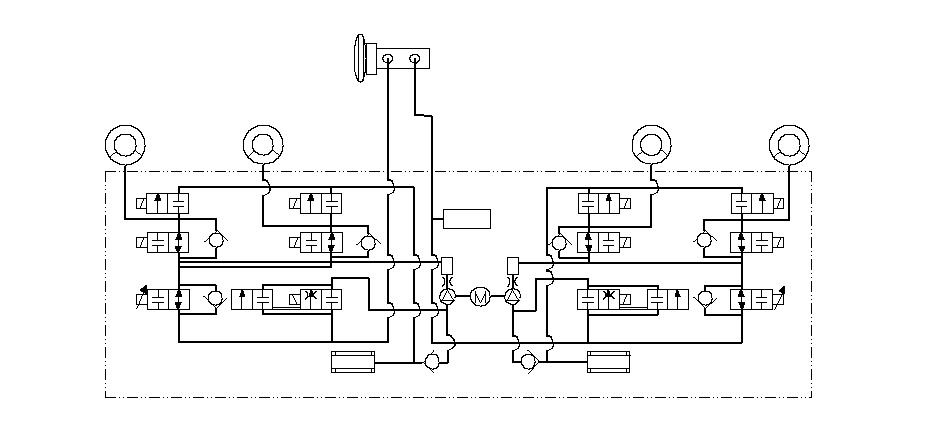

Гидравлический контур имеет четыре независимых канала; каждое колесо имеет свой канал.

ВЫХОД

VSA NO

VSA NC

КЛАПАН
РЕГУЛЯТОРА

ДАТЧИК
ДАВЛЕНИЯ

ГИДРАВЛИЧЕСКИЙ
ДЕМПФЕР

БАЧОК

ДВИГАТЕЛЬ

БАЧОК

VSA NC

VSA NO

КЛАПАН
РЕГУЛЯТОРА

ВЫХОД

БЛОК МОДУЛЯТОРА

ВХОД: ВПУСКНОЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (ОБЫЧНО ОТКРЫТ)
НАРУЖУ: ВЫПУСКНОЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (ОБЫЧНО ЗАКРЫТ)

ГЛАВНЫЙ ЦИЛИНДР

}

Режим	Клапан VSA NO	Клапан VSA NC	Впускной электромагнитный клапан	Выпускной электромагнитный клапан	Тормозная жидкость
Режим увеличения даления	открыт	закрыт	открыт	закрыт	Тормозная жидкость из главного тормозного цилиндра поступает к тормозным механизмам колес.
Режим удержания давления	открыт	закрыт	закрыт	закрыт	Тормозная жидкость удерживается впускными и выпускными клапанами.
Режим уменьшения давления	открыт	закрыт	закрыт	открыт	Тормозная жидкость, поступившая к тормозным механизмам, выпускается через открытый выпускной клапан в аккумулятор сброса давления. Электропривод прокачивает жидкость резервуара через гидравлический демпфер к главному цилиндру ^* .
Режим дополнительной подачи давления	закрыт	открыт	открыт	закрыт	Тормозная жидкость из главного тормозного цилиндра при помощи насоса с мотором поступает к тормозным механизмам колес через клапан VSA NC. Давление тормозной жидкости превышает давление в главном тормозном цилиндре.

*:	Мотор будет работать, пока действие одной системы антиблокировки тормозов не закончится с первым режимом снижения давления.
