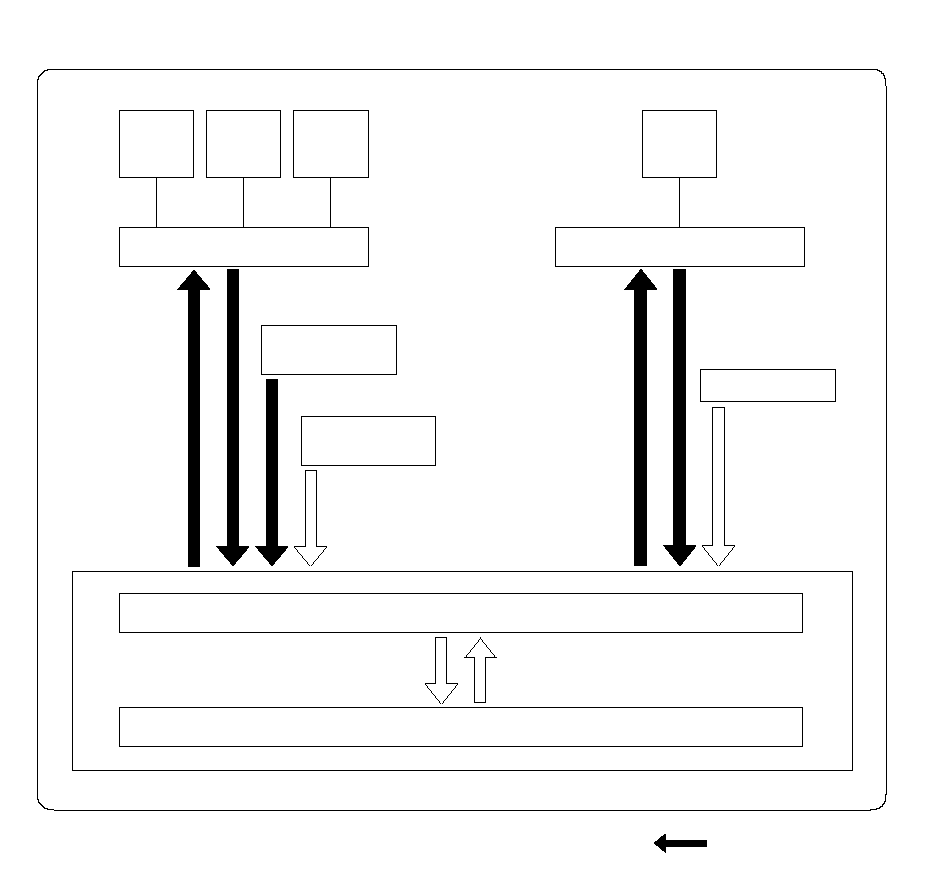

Схема системы

Система состоит из блока управления-модулятора VSA, датчика скорости вращения колес, датчика угла поворота рулевого колеса, датчика угловой скорости и поперечного ускорения автомобиля и системных индикаторов модуля управления приборами. Блок управления-модулятора VSA управляет действием ABS, EBD, TCS, VSA, TSA и вспомогательного тормоза при помощи тормозного давления на каждое колесо и крутящего момента двигателя.

БЛОК УПРАВЛЕНИЯ

БЛОК МОДУЛЯТОРА

БЛОК УПРАВЛЕНИЯ-
МОДУЛЯТОРА VSA

Сигнал
тормозного давления

·Управление электромагнитными клапанами
· Управление электроприводом

Связь посредством F-CAN

ДАТЧИК
ВЫКЛЮЧЕННОЙ
СИСТЕМЫ VSA

ДАТЧИК
СТОЯНОЧНОГО
ТОРМОЗА

ДАТЧИК
УРОВНЯ
ТОРМОЗНОЙ
ЖИДКОСТИ

ДАТЧИК СКОРОСТИ
ВРАЩЕНИЯ КОЛЕСА

· Запрос на определение крутящего
момента двигателя
· Сигнал модуля управления

·включение/выключение управления VSA
· Сигнал открытого угла дроссельной заслонки
· Сигнал оборота двигателя
·Сигнал датчика положения
педали тормоза
·Диагностический сигнал

Пульсирующий сигнал
скорости вращения колеса

Блок ECM/PCM

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ
ТОРМОЗА

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

ДАТЧИК
КУРСОВОГО УГЛА/ПОПЕРЕЧНОГО
УСКОРЕНИЯ АВТОМОБИЛЯ

ДАТЧИК УГЛА ПОВОРОТА
РУЛЕВОГО КОЛЕСА

·Сигнал датчика выключенной системы VSA
·Сигнал датчика стояночного тормоза
· Сигнал датчика уровня тормозной жидкости

· Сигнал курсового угла
· Сигнал поперечного ускорения

Сигнал угла поворота рулевого колеса

· Сигнал управления
датчиками
· Сигнал запроса зуммера

}
