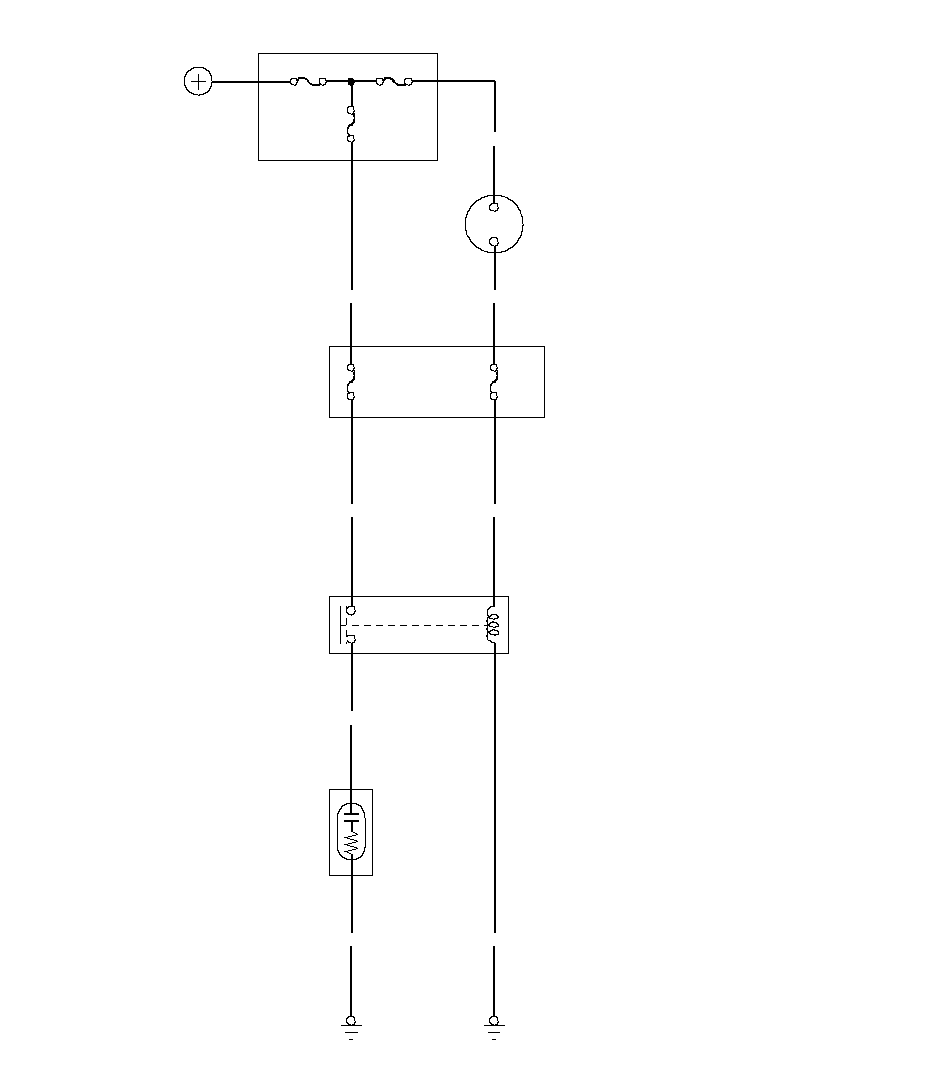

Электрическая схема цепи прикуривателя
Применимость для следующих годов выпуска и кузовов: 2007, RE1, RE2, RE3, RE4, RE5
[ ] : Автомобиль с ПРК
*2 : Кроме моделей KG, KE И KS
*1 : Модели KG, KE И KS
G502
[G503]
[G503]
G502
(20 A)*2
1
3
4
2
K8
R15
C2
G19
G1
H1
(15 A)*1
№ 29
WHT
BLK
(80 A)
WHT
№ 2
(ДОПОЛНИТЕЛЬНО)
№ 1 (BAT) (100 A)
№ 2 (IG) (50 A)
АККУМУЛЯТОРНАЯ БАТАРЕЯ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА
WHT
1
2
BLK
ORN
(7,5 A)
№.34
RED
ACC
BAT
WHT
ЗАМОК
ЗАЖИГАНИЯ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ
РЕЛЕ
ПРИКУРИВАТЕЛЯ
ПРИКУРИВАТЕЛЬ
}
