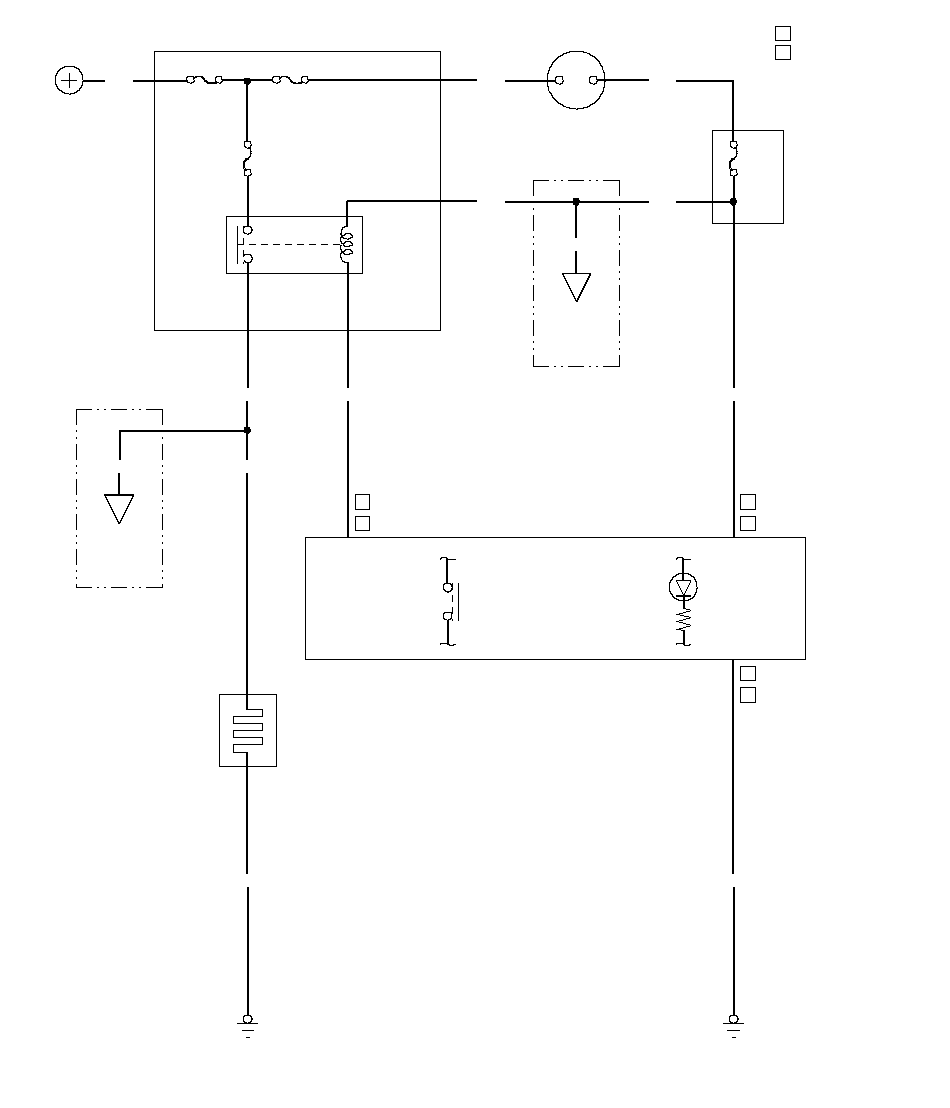

Электрическая схема цепи обогревателя заднего стекла

1

: 25

: 18

2

2

: 27

: 29

1

1

: 24

: 20

2

2

: Блок управления HVAC

: Блок климат-контроля

1

BRN

BRN

GRN

GRN

IG2 HOT в ON (II)

WHT

C3

H1

G12

N11

J4

F17

D1

BRN

LT GRN

BLK

№ 2 (IG) (50 A)

GRN

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

G503

BLK

BRN

№ 8

(20 A)

№ 36

(10 A)

ORN

ЗАМОК ЗАЖИГАНИЯ

IG2

BAT

WHT

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

№ 1 (BAT) (100 A)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ
ОБОГРЕВА
ЗАДНЕГО
СТЕКЛА

ИНДИКАТОР
ВЫКЛЮЧАТЕЛЯ
ОБОГРЕВАТЕЛЯ
ЗАДНЕГО
СТЕКЛА

(Выключатель
обогревателя
заднего
стекла и цепь
таймера встроены в
блок климат-контроля
или в блок
управления HVAC)

ОБОГРЕВАТЕЛЬ
ЗАДНЕГО
СТЕКЛА

РЕЛЕ
ОБОГРЕВАТЕЛЯ
ЭЛЕКТРИЧЕСКИХ
ЗЕРКАЛ
ЗАДНЕГО
ВИДА

БЛОК УПРАВЛЕНИЯ КЛИМАТ-КОНТРОЛЯ
или
БЛОК УПРАВЛЕНИЯ HVAC

РЕЛЕ
ОБОГРЕВАТЕЛЯ
ЭЛЕКТРИЧЕСКИХ
ЗЕРКАЛ
ЗАДНЕГО
ВИДА

(с
обогревателем
электрозеркал)

(с
обогревателем
электрозеркал)

[ ] : Автомобиль с ПРК

[G601]

G602
