Описание системы климат-контроля - Обзор

Применимость для следующих годов выпуска и кузовов: 2007, RE6

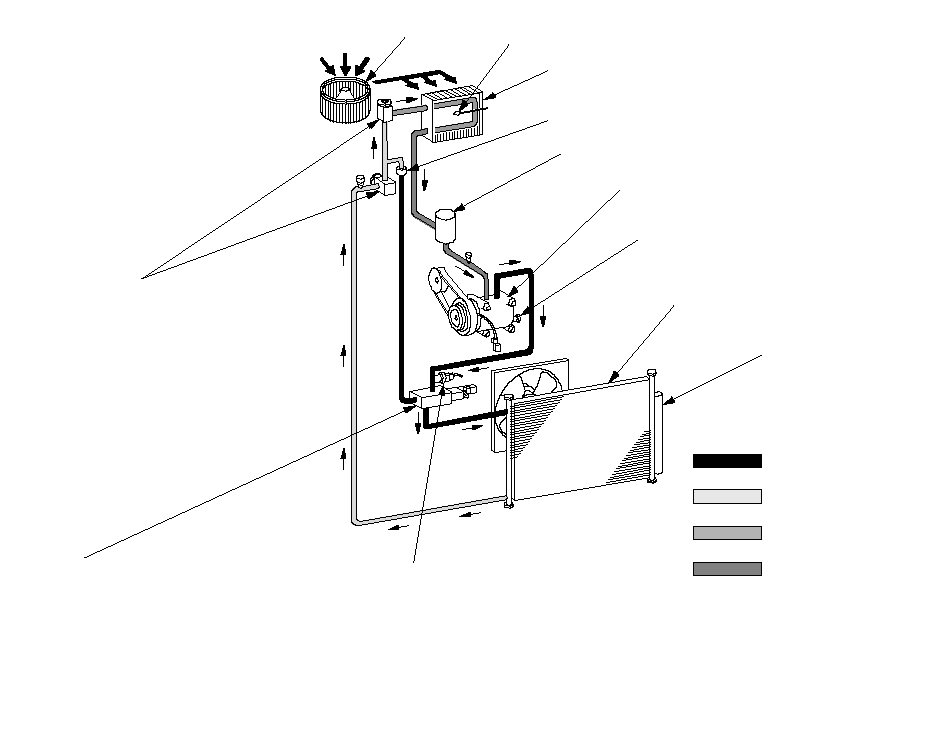

Система кондиционирования воздуха обеспечивает охлаждение салона автомобиля засчет циркуляции хладагента в системе.

КЛАПАН РАСШИРИТЕЛЯ
(Отмеряет необходимое количество
хладагента, заливаемого в испаритель)

РЕСИВЕР/ПОГЛОТИТЕЛЬ ВЛАГИ
СИККАТИВ
(Задерживает засорения и
очищает от влаги)

КОМПРЕССОР КОНДИЦИОНЕРА
(Всасывание и сжатие)

КОНДЕНСАТОР КОНДИЦИОНЕРА
(Излучение тепла)

ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА
(тройная функция)
Если давление хладагента ниже 196 кПа (2,0 кгс/см²)
или выше 3140 кПа (32 кгс/см²),
блок ECM отключает реле компрессора кондиционера
для защиты компрессора.
Когда давление хладагента выше 1470 кПа (15,0 кгс/см²),
датчик давления кондиционера
переключает радиатор и вентиляторы конденсатора на высокую скорость.

ВЕНТИЛЯТОР ОТОПИТЕЛЯ

ИСПАРИТЕЛЬ
(Поглощение тепла)

ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ

ВЫПУСКНОЙ КЛАПАН КОМПРЕССОРА КОНДИЦИОНЕРА
(Снижает давление в компрессоре кондиционера,
когда оно слишком высокое)

ПАРЫ ВЫСОКОГО ДАВЛЕНИЯ

ЖИДКОСТЬ ВЫСОКОГО ДАВЛЕНИЯ

ЖИДКОСТЬ НИЗКОГО ДАВЛЕНИЯ

ПАРЫ НИЗКОГО ДАВЛЕНИЯ

ОБРАТНЫЙ КЛАПАН

ВСАСЫВАЮЩИЙ БАК

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
Условия работы
Температура охлаждающей жидкости:
ниже 75 °C
Температура атмосферного воздуха:ниже 5 °C
Управление смесителем воздуха:кроме ''Lo''
Вентилятор отопителя:ON

}

В этом автомобиле используется хладагент HFC-134a (R-134a), не содержащий фреона. Обратите внимание на следующие особенности обслуживания.

Запрещается смешивать хладагенты CFC-12 (R-12) и HFC-134a (R-134a). Они не совместимы.
Для смазки компрессора кондиционера используйте только масло на базе полиалкиленгликоля (PAG) (DENSO ND-OIL 8), предназначенное для работы с хладагентом R-134a. Смешивание этого рекомендованного компрессорного масла (PAG) с любым другим компрессорным маслом приведет к выходу кодиционера из строя.
Все части системы кондиционера (компрессор кондиционера, отводящий трубопровод, всасывающий трубопровод, линия перепуска, испаритель, конденсатор кондиционера, контрольный клапан, электромагнитный клапан, ресивер/поглотитель влаги, расширительный клапан, уплотнительные кольца шарниров) предназначены для работы с хладагентом R-134a. Не заменяйте их деталями, предназначенными для работы с хладагентом R-12.
Для проверки герметичности системы пользуйтесь галогенным детектором утечек газа для хладагента R-134a.
Станции и оборудование для обслуживания кондиционеров с хладагентом R-12 и R-134а не взаимозаменяемы. Используйте для опорожнения, рециркуляции и загрузки хладагента только станции R-134a.
Всегда опорожняйте систему кондиционера с помощью станции для сбора, рециркуляции и загрузки хладагента R-134a перед тем, как разобрать любое соединение кондиционера.

Датчик давления кондиционера
