Расположение разъемов блока реле и предохранителей моторного отсека
Применимость для следующих годов выпуска и кузовов: 2007, RE6

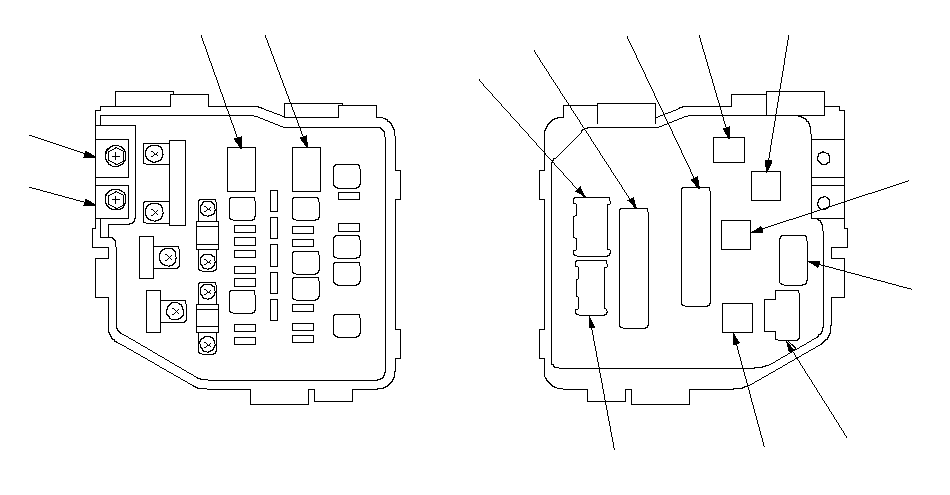

Блок реле и предохранителей в моторном отсеке
|
Гнездо
|
Обозначение
|
Клемма
|
Соединяется с
|
|---|---|---|---|
|
А (блок датчика электрической нагрузки (ELD))
|
8
|
3
|
Жгут проводов моторного отсека
|
|
Реле муфты сцепления кондиционера
|
3
|
4
|
|
|
B
|
12
|
2
|
Жгут проводов моторного отсека
|
|
C
|
9
|
1
|
Жгут проводов моторного отсека
|
|
D
|
7
|
20
|
Жгут проводов моторного отсека
|
|
E
|
6
|
20
|
Жгут проводов моторного отсека
|
|
F
|
10
|
1
|
Жгут проводов моторного отсека
|
|
Реле управления вентилятором
|
4
|
5
|
|
|
G
|
11
|
2
|
Жгут проводов моторного отсека
|
|
H
|
13
|
1
|
Жгут проводов моторного отсека
|
|
J
|
14
|
10
|
Жгут проводов моторного отсека
|
|
К
|
5
|
5
|
Жгут проводов моторного отсека
|
|
T1
|
1
|
Кабель стартера
|
|
|
Т102
|
2
|
Жгут проводов ACG +B
|
