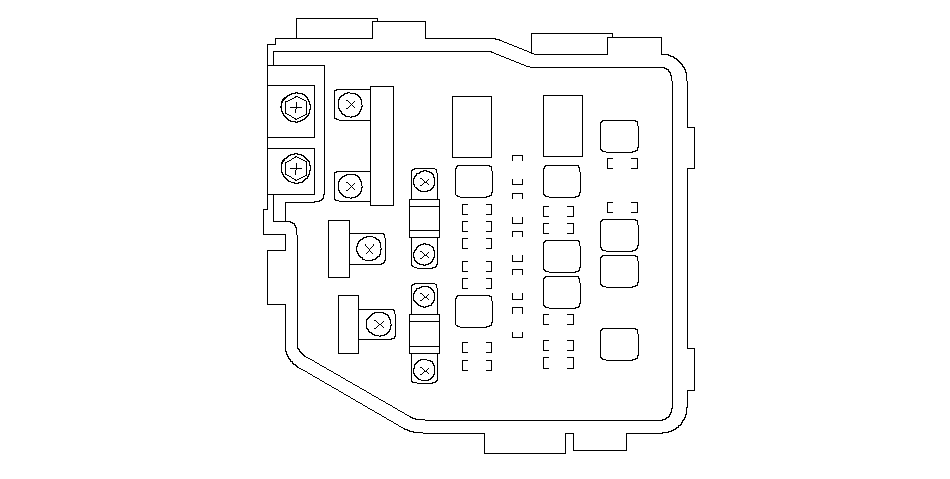

Перечень предохранителей для компонетов - Блок реле и предохранителей, расположенный под панелью управления

1

100 A

———

Аккумулятор, распределение питания

40 A (ABSMTR)

RED

Блок модулятора давления VSA,

2

50 A (IG)

WHT

Замок зажигания

50 A (H/L)

YEL

Предохранители от № 18 до № 21 в блоке предохранителей/реле под панелью приборов.

3

30 A (EPT-R)

YEL

Блок е-преднатяжителя

30 A (EPT-L)

BLU

Блок е-преднатяжителя

4

80 А (OP)

WHT

Предохранители № 5, № 6, № 7, № 27, № 28, № 29 и № 31 в блоке реле/предохранителей под приборной панелью

5

70 A

WHT

Блок управления свечами накаливания

6

40 A (P/W)

BLU

Предохранители № 24, № 25, № 26 и № 30 в блоке реле/предохранителей под приборной панелью, реле стеклоподъемника

7

7,5 A

PUR

Муфты сцепления компрессора (через реле муфты сцепления компрессора)

8

15 A

PNK

Модуль управления свечами накаливания, датчик уровня масла, электромагнитный клапан блокировки заднего хода, главное реле 2 PGM-FI, реле вентилятора радиатора, блок ЕСМ (через реле управления ISV)

Внутреннее соединение

Главное реле 2 PGM-FI, предохранитель № 10 в блоке реле/предохранителей моторного отсека (главное реле 2 PGM-FI), реле управления ISV

9

15A

PUR

Впускной пластинчатый клапан (через реле управления ISV)

10

7,5 A

PUR

Реле вентилятора конденсатора кондиционера, реле управления вентилятором охлаждения, электромагнитный клапан управления рециркуляцией отработанных газов, реле подогрева топлива, модуль управления свечами накаливания, электромагнитный клапан блокировки заднего хода, электромагнитный клапан SCV, электромагнитный клапан управления усилением турбонагнетателя, электромагнитный клапан управления перепуском охладителя EGR

11

———

———

Не используется

12

40 A

YEL

Электродвигатель отопителя (через реле электродвигателя отопителя)

13

20 A

WHT

Блок управления-модулятора VSA

14

15 A

LT GRN

Аудиоблок (без навигации), низкочастотный динамик (без навигации)

15

30 A

GRN

Обогрев заднего стекла (через реле обогрева заднего стекла)

16

10 A

ORN

MICU, иммобилайзер-блок дистанционного управления, модуль управления приборами (тахометр), модуль управления приборами (спидометр), блок управления телефоном Hands-Free, аудиоблок, разъем передачи данных (DLC), блок AVN, ультразвуковой датчик (с ультразвуком), сирена охранной сигнализации (с ультразвуком)

17

7,5 A

BRN

Датчик дождя/автоматического включения света, освещение багажного отделения, потолочный плафон, плафон местного освещения, подсветка замка зажигания, лампы освещения туалетных зеркал

18

30 A

PUR

Нагреватель топлива (через реле нагревателя топлива)

Внутреннее соединение

Предохранитель № 20 в блоке реле/предохранителей под панелью приборов (через реле нагревателя топлива)

19

30 A

BRN

Электродвигатель вентилятора радиатора (через реле электродвигателя вентилятора)

RED

Электродвигатель вентилятора конденсатора кондиционера (через управление вентилятором охлаждения)

20

7,5 A

PUR

ECM (FHTR MON)

21

15 A

WHT

Датчик положения педали тормоза, звуковые сигналы, реле звукового сигнала, MICU

RED

Блок АСС (через блок АСС), блок управления-модулятора VSA (через блок АСС), стоп-сигналы (через реле АСС), верхний стоп-сигнал (через реле АСС)

Внутреннее соединение

Реле ACC

22

15 A

ORN

MICU

23

30 A

BLU

Электродвигатель вентилятора конденсатора кондиционера (через реле вентилятора конденсатора)

24

20 A

YEL

Блок ECM (через реле 1 PGM-FI), клапан управления давлением топливораспределительной рампы (через реле 1 PGM-FI)

Внутреннее соединение

Главное реле 1 PGM-FI, главное реле 2 PGM-FI

25

———

———

Не используется

26

20 A

LT BLU

Блок управления электроприводом сидений

27

20 A

ORN

Переключатель регулировки сиденья водителя (скольжение), переключатель поясничной опоры водителя

28

30 A

WHT

Блок управления омывателем фар
