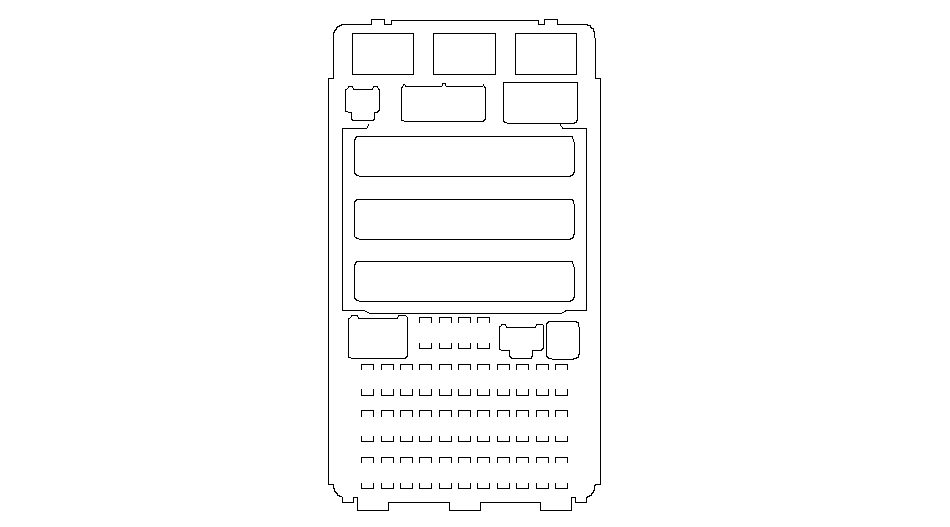

Перечень предохранителей для компонетов - Блок реле и предохранителей, расположенный под панелью управления

1

7,5 A

YEL

Датчик дождя/автоматического включения света, главный переключатель стеклоподъемников, переключатель регулятора фар, электродвигатели регулировки фар

2

15 A

LT BLU

Блок иммобилайзера-дистанционного управления, ЕСМ

3

10 A

BLU

Генератор, блок ELD, датчик МAF, датчик положения педали тормоза

4

7,5 A

YEL

Датчик курсового угла и поперечного ускорения автомобиля (с VSA)

5

15 A

PNK

Электрический обогреватель сидений

6

20 A

WHT

Передние противотуманные фары, реле передних противотуманных фар

7

10 A

BLU

Реле дневных ходовых огней (KS)

8

10 A

GRN

Блок управления адаптивным передним освещением/блок управления автоматической регулировкой фар ^*1 , MICU, реле электродвигателя очистителя заднего стекла

9

7,5 A

WHT

Блок SRS, Е-преднатяжитель ^*3

10

7,5 A

YEL

Датчик заднего хода, переключатель парковочного датчика/датчика включения заднего хода

Внутреннее соединение

MICU

11

10 A

RED

Блок подушек безопасности (SRS)

12

10 A

WHT

Правая фара (дальний свет)

13

10 A

GRN

Левая фара (дальний свет)

14

7,5 A

GRY

Наружное освещение, аудиоблок AVN, подсветка главного переключателя круиз-контроля/переключателя SET/RESUME/CANCEL, подсветка вещевого ящика, подсветка выключателя аварийной сигнализации, блок управления климат-контролем/HVAC, подсветка выключателя солнцезащитного козырька, подсветка выключателя обогрева сидений, подсветка выключателя VSA off

15

7,5 A

RED

Реле дневных ходовых огней (KS), передние габаритные фонари (кроме KS), фонари освещения государственного регистрационного знака, задние фонари, дополнительный разъем (прицеп)

16

   15 A ^*1

LT BLU

Блок управления омывателем фар, правая фара (ближний свет)

   10 A ^*2

17

   15 A ^*1

BLU

Левая фара (ближний свет)

   10 A ^*2

18

20 A

Внутреннее соединение

MICU

19

15 A

Внутреннее соединение

MICU

20

7,5 A

Внутреннее соединение

MICU

21

   30 A ^*1

Внутреннее соединение

MICU

   20 A ^*2

22

7,5 A

LT BLU

Блок управления адаптивным передним освещением/блок управления автоматической регулировкой фар, блок радара миллиметровых волн ^*4 , блок ACC ^*4 , реле ACC ^*4

23

———

———

Не используется

24

20 A

GRN

Электродвигатель/ блок управления солнцезащитного козырька

25

20 A

WHT

Исполнительный механизм суперблокировки (КЕ), реле суперблокировки (КЕ)

Внутреннее соединение

MICU

26

20 A

WHT

Главный выключатель стеклоподъемников

27

———

———

Не используется

28

20 A

PNK

Реле заднего гнезда питания аксессуаров

29

20 A

WHT

Реле переднего гнезда питания аксессуаров

30

20 A

GRN

Выключатель электрического стеклоподъемника переднего пассажира

*1:

С HID

*2:

Без HID

*3:

С CMBS

*4:

С ACC

*5:

С солнцезащитным козырьком

31

20 A

RED

Реле консольного гнезда питания аксессуаров

32

20 A

PUR

Выключатель стеклоподъемника правой задней двери

33

20 A

BLU

Выключатель стеклоподъемника левой задней двери

34

7,5 A

WHT

Аудиоблок, блок управления телефоном Hands free, реле гнезда питания аксессуаров

35

7,5 A

ORN

Электромагнитный клапан блокировки ключа

Внутреннее соединение

MICU

36

10 A

BRN

Реле муфты сцепления компрессора кондиционера, реле электродвигателя отопителя, блок климат-контроля/блок управления HVAC, исполнительный элемент электрозеркал, реле обогревателя электрозеркал, обогревателя сидений, реле обогревателя заднего стекла, реле дневных ходовых огней (KS), блок ЕСМ

37

7,5 A

Внутреннее соединение

MICU

38

30 A

Внутреннее соединение

MICU
