Расположение реле и блоков управления - Моторный отсек

Применимость для следующих годов выпуска и кузовов: 2007, RE6

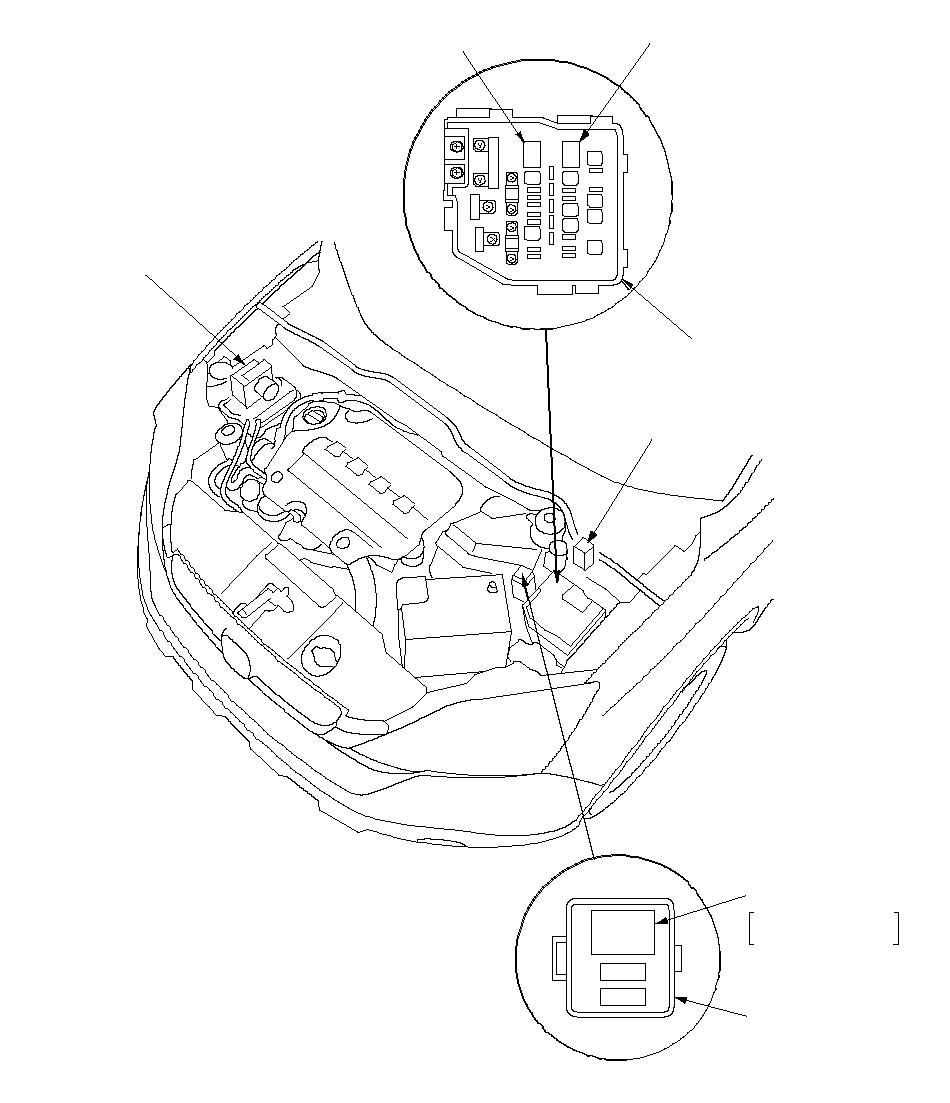

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА КОНДИЦИОНЕРА ВОЗДУХА

РЕЛЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ

БЛОК УПРАВЛЕНИЯ
МОДУЛЯТОР VSA

БЛОК УПРАВЛЕНИЯ
СВЕЧАМИ НАКАЛИВАНИЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

РЕЛЕ ЭЛЕКТРОПРИВОДА
ВЕНТИЛЯТОРА САЛОНА
Цвета проводов: WHT,
BRN, YEL и BLK

ВСПОМОГАТЕЛЬНЫЙ БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ

}
