Руководство по обслуживанию и ремонту Honda CR-V
3 поколения

Honda CR-V

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

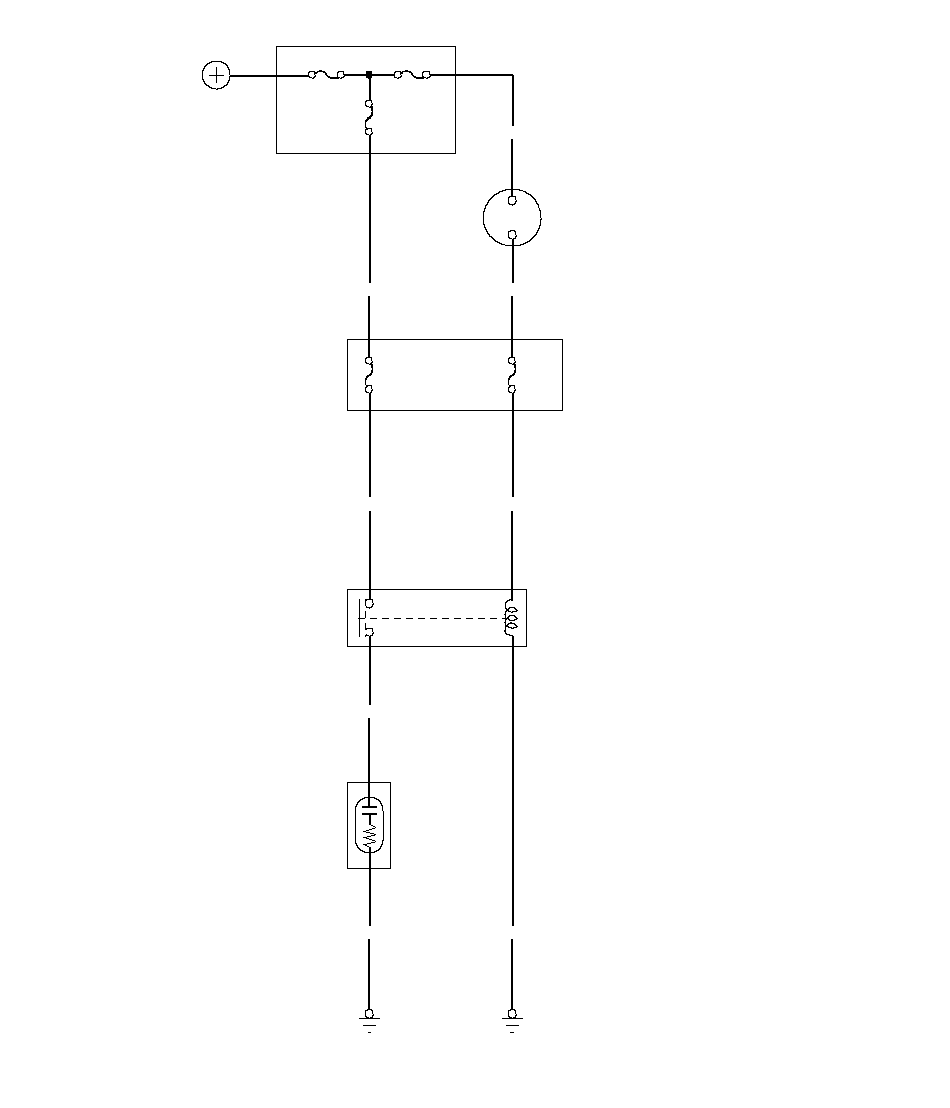

    • Электрическая схема цепи прикуривателя

    Применимость для следующих годов выпуска и кузовов: 2007, RE6

    [ ]: Автомобиль с ПРК

    G502

    [G503]

    [G503]

    G502

    (20 A)

    1

    3

    4

    2

    K8

    R15

    C2

    G19

    F1

    G1

    № 29

    WHT

    BLK

    (80 A)

    WHT

    № 4

    (ДОПОЛНИТЕЛЬНО)

    № 1 (BAT) (100 A)

    № 2 (IG) (50 A)

    АККУМУЛЯТОРНАЯ БАТАРЕЯ

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

    WHT

    1

    2

    BLK

    ORN

    (7,5 A)

    №.34

    RED

    ACC

    BAT

    WHT

    ЗАМОК
    ЗАЖИГАНИЯ

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ

    РЕЛЕ
    ПРИКУРИВАТЕЛЯ

    ПРИКУРИВАТЕЛЬ

    }
