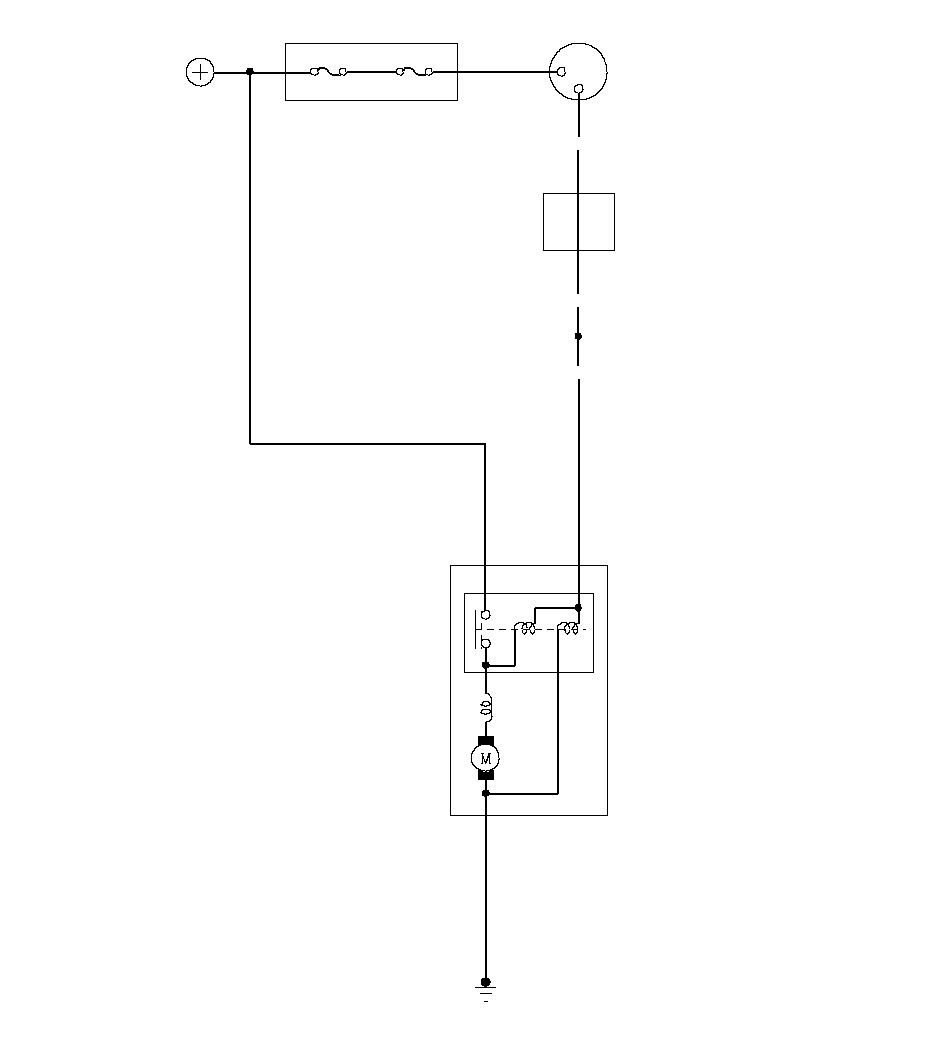

    • Электрическая схема системы пуска двигателя

    Применимость для следующих годов выпуска и кузовов: 2007, RE6

    СТАРТЕР

    ЭЛЕКТРОМАГНИТНЫЙ
    КЛАПАН

    M

    S

    B

    RED

    № 1 (100 A)

    ЗАМОК ЗАЖИГАНИЯ

    BAT

    ST

    No.2 (50 A)

    АККУМУЛЯТОРНАЯ БАТАРЕЯ

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

    BLK/WHT

    YEL

    БЛОК
    РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    ПОД ПАНЕЛЬЮ ПРИБОРОВ

    }
