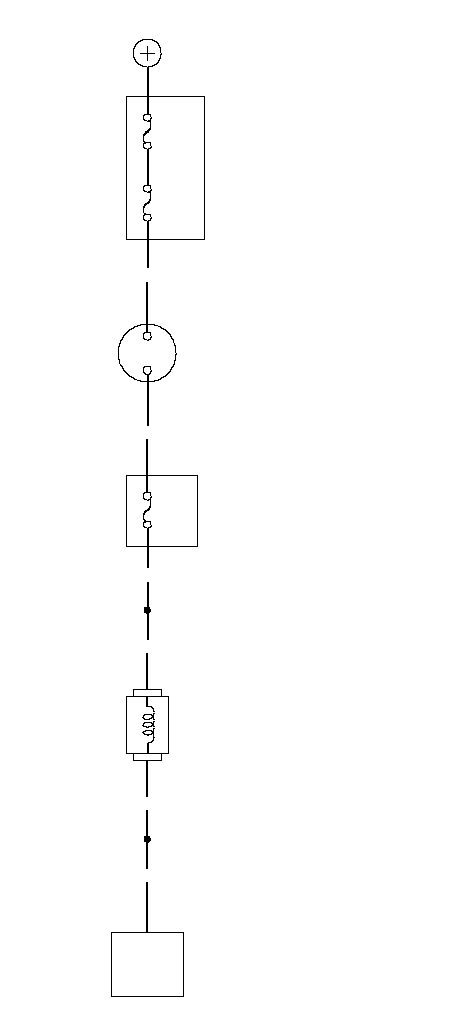

Электрическая схема системы блокировки включения заднего хода МКП

Применимость для следующих годов выпуска и кузовов: 2007, RE4

A27

BLU

(50 A)

№ 2

GRN

BLK/YEL

GRN/BLK

(10 A)

№ 3

BLU

IG1

BAT

WHT

№ 1

(100 A)

АККУМУЛЯТОРНАЯ БАТАРЕЯ

БЛОК
УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ
(ECM)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
БЛОКИРОВКИ
ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

IG1 HOT в положении ON (II)
и START (III)

ЗАМОК
ЗАЖИГАНИЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО
ОТСЕКА

}
