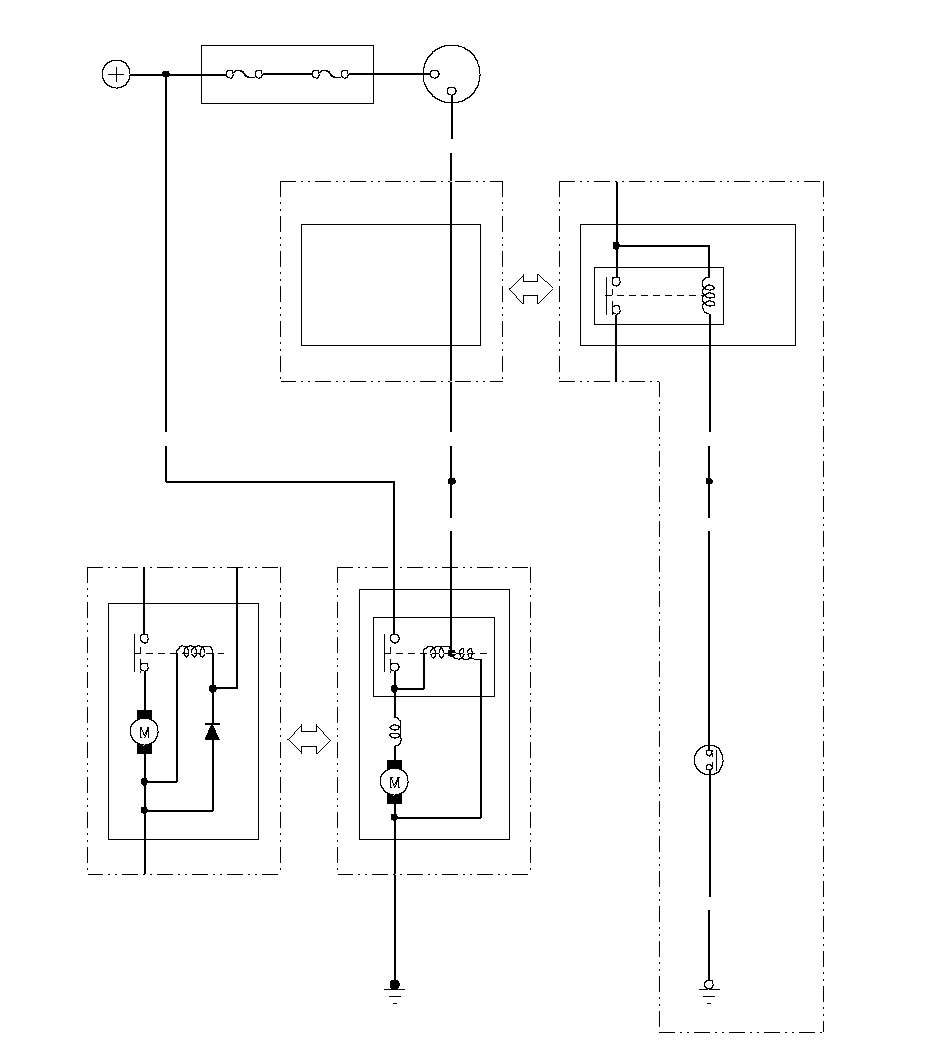

Электрическая схема системы пуска двигателя

Применимость для следующих годов выпуска и кузовов: 2007, RE3, RE4

BLK

G101

ORN

BLU/WHT

(АКП)

(МКП)

(Кроме модели KQ)

СТАРТЕР

(модель KQ)

СТАРТЕР

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН

RED

№ 1 (100 A)

ЗАМОК ЗАЖИГАНИЯ

BAT

No.2 (50 A)

АККУМУЛЯТОРНАЯ БАТАРЕЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

BLK/WHT

YEL

WHT

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ
ПРЕРЫВАНИЯ
ПОДАЧИ ТОКА
НА СТАРТЕР

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ
ТРАНСМИССИИ
(ВКЛ.: P, N)

}
