Перечень расположения элементов системы PGM-FI

Применимость для следующих годов выпуска и кузовов: 2007, RE3, RE4

ЗАЖИГАНИЕ
РЕЛЕ КАТУШКИ

АБСОЛЮТНОЕ ДАВЛЕНИЕ ВО
ВПУСКНОМ КОЛЛЕКТОРЕ
ДАТЧИК ДАВЛЕНИЯ (MAP)
Замена,

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
ДАТЧИК В (ВЫПУСК)
Замена,

ДАТЧИК МАССЫ ВОЗДУШНОГО ПОТОКА (MAF)/
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ (IAT)
Замена,

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)/
МОДУЛЬ УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ (РСМ)
Общие инструкции по
устранению неисправностей,

Замена,

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
(ECT) ДАТЧИК 2
Замена,

ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
(ECT) ДАТЧИК 1
Замена,

КАТУШКА ЗАЖИГАНИЯ

ДАТЧИК ДЕТОНАЦИИ

ПОЛОЖЕНИЕ
КОЛЕНЧАТОГО ВАЛА
ДАТЧИК (CKP)Замена,

ИНЖЕКТОРЫ
Проверка,
Замена,

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ (АКП)

ДАТЧИК A/F
РЕЛЕ (LAF)
(ГНЕЗДО РЕЛЕ Е)

PGM-FI MAIN
РЕЛЕ 1
(ГНЕЗДО РЕЛЕ С)

ЭЛЕКТРИЧЕСКАЯ НАГРУЗКА
ДЕТЕКТОР (ELD)
(нижняя часть блока
предохранителей/реле)

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ ДВИЖЕНИЯ (МКП)
Замена,

*: На рисунке показана модель автомобиля с ЛРК.

}

ВТОРИЧНЫЙ ДАТЧИК ПОДОГРЕВАЕМОГО КИСЛОРОДА
ДАТЧИК (ВТОРИЧНЫЙ HO2S)
(ДАТЧИК 2)
Замена,

ДАТЧИК ОТНОШЕНИЯ МАССЫ ВОЗДУХА К МАССЕ ТОПЛИВА (А/F)
(ДАТЧИК 1)
Замена,

}

ГЛАВНОЕ РЕЛЕ 2
СИСТЕМЫ PGM-FI
(ТОПЛИВНЫЙ НАСОС)

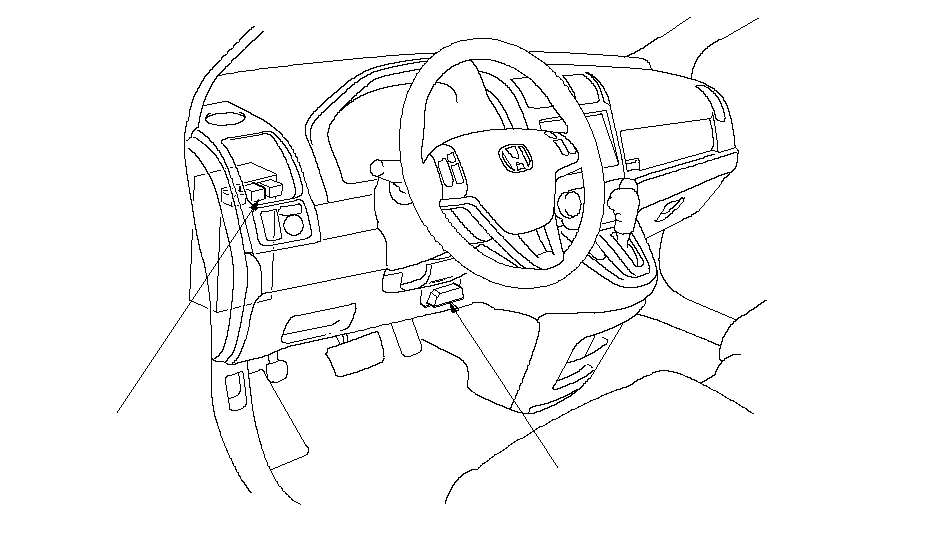

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ (DLC)
Общие инструкции по устранению неисправностей,
Поиск неисправности в электрической цепи,

*: На рисунке показана модель автомобиля с ЛРК.

}
