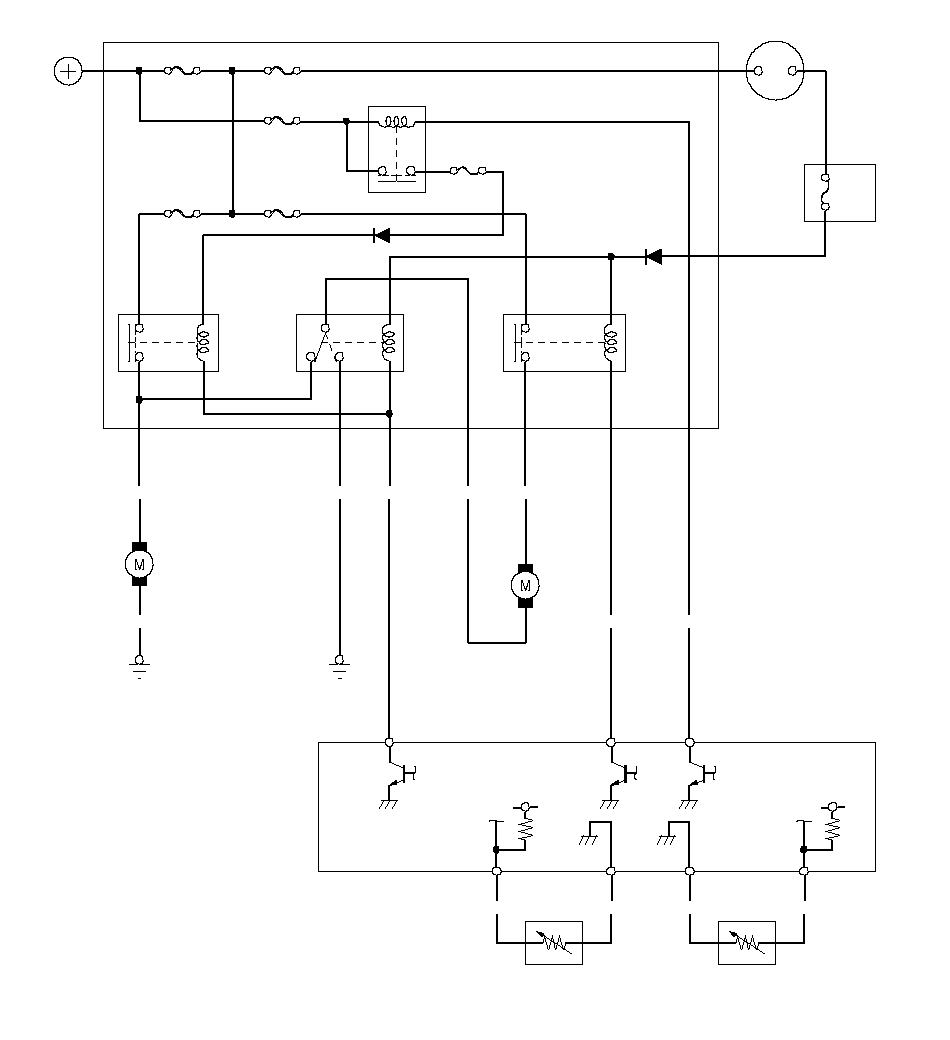

Электрическая схема управления вентилятором системы охлаждения

Температура охлаждающей жидкости
(системы охлаждения двигателя) (ЕСТ2)

SG3

SG2

ТЕМПЕРАТУРА
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
(СИСТЕМЫ ОХЛАЖДЕНИЯ
ДВИГАТЕЛЯ) (ЕСТ) 1

SUBRLY

FANL

FANH

LT BLU

5 В

№ 15 (7,5 A)

A21

PUR

Блок ECM/PCM

2

1

2

1

G302

BLK

2

1

№ 7 (20 A)

№ 11 (15 A)

(10 A)

№ 36

B23

RED/WHT

GRN/YEL

BLU

GRY

BRN

A33

BLK

GRN

A9

ЗАМОК ЗАЖИГАНИЯ

IG2

BAT

RED

3

2

5

4

1

A4

A5

1

3

4

2

1

2

2

3

4

1

No.2 (50 A)

BLK

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

G301

№ 1 (100 A)

№ 6 (20 A)

РЕЛЕ
ВЕНТИЛЯТОРА
КОНДЕНСАТОРА
КОНДИЦИОНЕРА
ВОЗДУХА

ДАТЧИК 1
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)

ПРИВОД ВЕНТИЛЯТОРА
КОНДЕНСАТОРА
СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА

РЕЛЕ
УПРАВЛЕНИЯ
ВЕНТИЛЯТОРОМ

ПРИВОД
ВЕНТИЛЯТОРА
РАДИАТОРА

ДАТЧИК 2
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ
ВЕНТИЛЯТОРА
РАДИАТОРА

ВСПОМОГАТЕЛЬНОЕ РЕЛЕ PGM−FI

B33
