Расположение реле и блока управления - Панель управления

БЛОК УПРАВЛЕНИЯ ЧИСТКИ ФАР

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

БЛОК АДАПТИВНОГО
КРУИЗ-КОНТРОЛЯ (ACC)
(с ACC)

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ ТОКА НА СТАРТЕР

РЕЛЕ СТЕКЛОПОДЪЕМНИКА

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
(Реле топливного насоса)

Вид спереди

Вид сзади

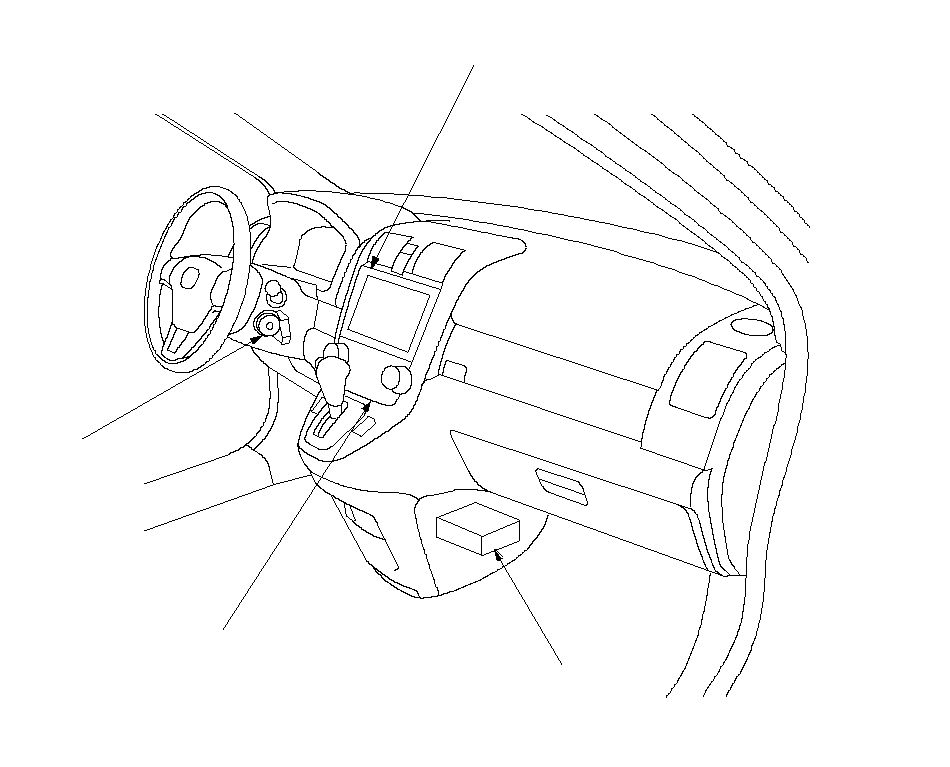

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при
правостороннем рулевом управлении аналогичны.

MICU

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

БЛОК НАВИГАЦИОННОГО ДИСПЛЕЯ/
АУДИО БЛОК
(Без системы навигации)

БЛОК SRS

БЛОК КЛИМАТ-КОНТРОЛЯ

ИММОБИЛАЙЗЕР-БЛОК
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

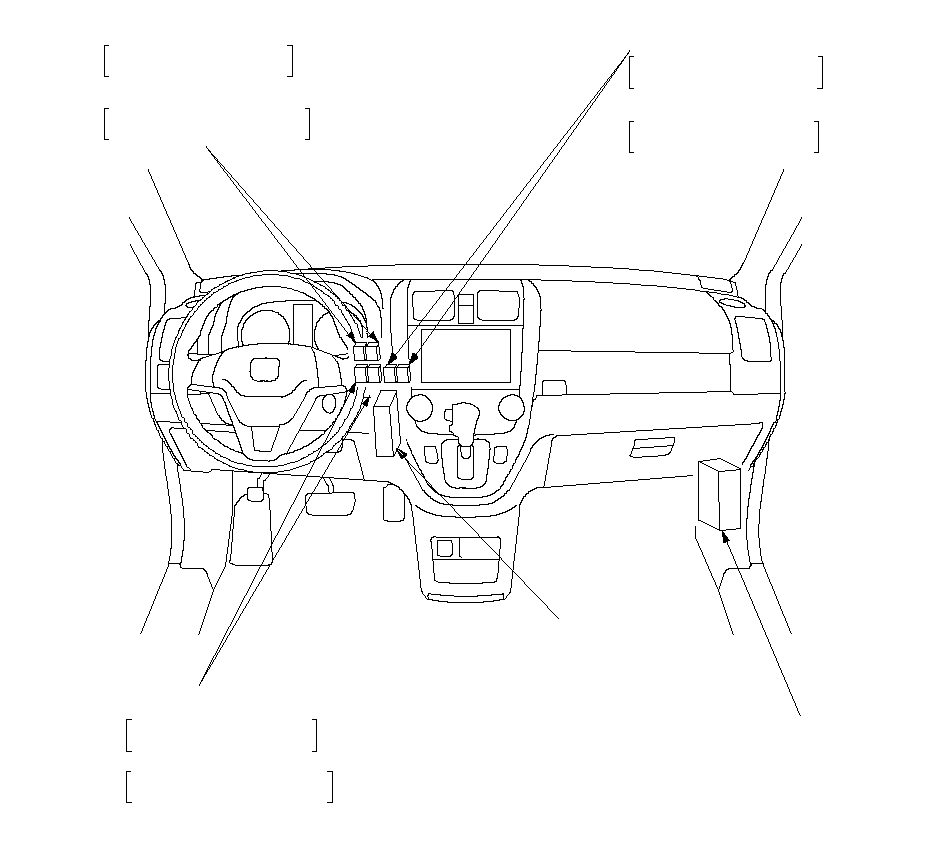

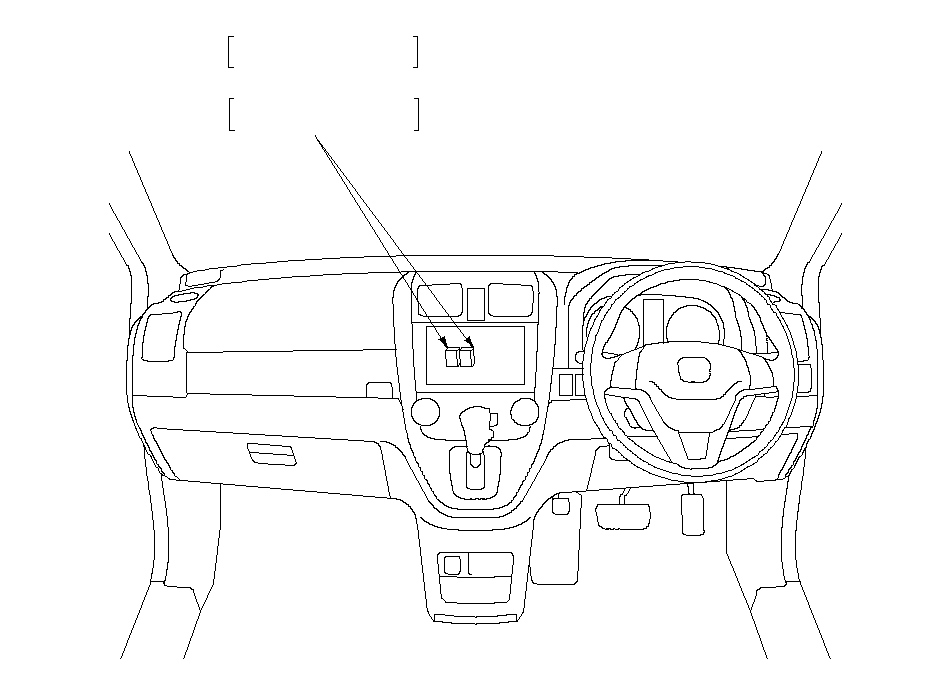

Операции рассматриваются применительно к левостороннему расположению рулевого управления,
операции при правостороннем рулевом управлении аналогичны.

РЕЛЕ ЗВУКОВОГО СИГНАЛА ОХРАННОЙ СИГНАЛИЗАЦИИ
(с охранной сигнализацией)
Цвета проводов: WHT, PUR,
ORN и WHT

РЕЛЕ ВКЛЮЧЕНИЯ ОСВЕЩЕНИЯ В ДНЕВНОЕ ВРЕМЯ
(модель KS)
Цвета проводов: LT GRN, BLU,
GRY, RED и BRN

БЛОК УПРАВЛЕНИЯ
АДАПТИВНЫМ ПЕРЕДНИМ ОСВЕЩЕНИЕМ/
БЛОК УПРАВЛЕНИЯ АВТОМАТИЧЕСКОЙ
РЕГУЛИРОВКОЙ ФАР

БЛОК УПРАВЛЕНИЯ EPS

РЕЛЕ ПРИКУРИВАТЕЛЯ/
РЕЛЕ ПЕРЕДНЕГО ГНЕЗДА ПИТАНИЯ АКСЕССУАРОВ
Цвета проводов: ORN, WHT,
BLK и WHT

РЕЛЕ ГНЕЗДА ПИТАНИЯ АКСЕССУАРОВ БАГАЖНОГО ОТДЕЛЕНИЯ
Цвета проводов: YEL, LT BLU,
BLK и WHT

Операции рассматриваются применительно к левостороннему расположению рулевого управления,
операции при правостороннем рулевом управлении аналогичны.

РЕЛЕ ПЕРЕДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ
Цвета проводов: PNK, WHT,
PUR и WHT

РЕЛЕ КОНСОЛЬНОГО ГНЕЗДА
ПИТАНИЯ АКСЕССУАРОВ
Цвета проводов: GRN, RED,
BLK и WHT

РЕЛЕ СУПЕРБЛОКИРОВКИ ДВЕРИ
ПЕРЕДНЕГО ПАССАЖИРА
Цвета проводов: GRY, WHT,
BLU, BLK и WHT

РЕЛЕ СУПЕРБЛОКИРОВКИ ДВЕРИ ВОДИТЕЛЯ
Цвета проводов: PUR, WHT,
RED, BLK и WHT
