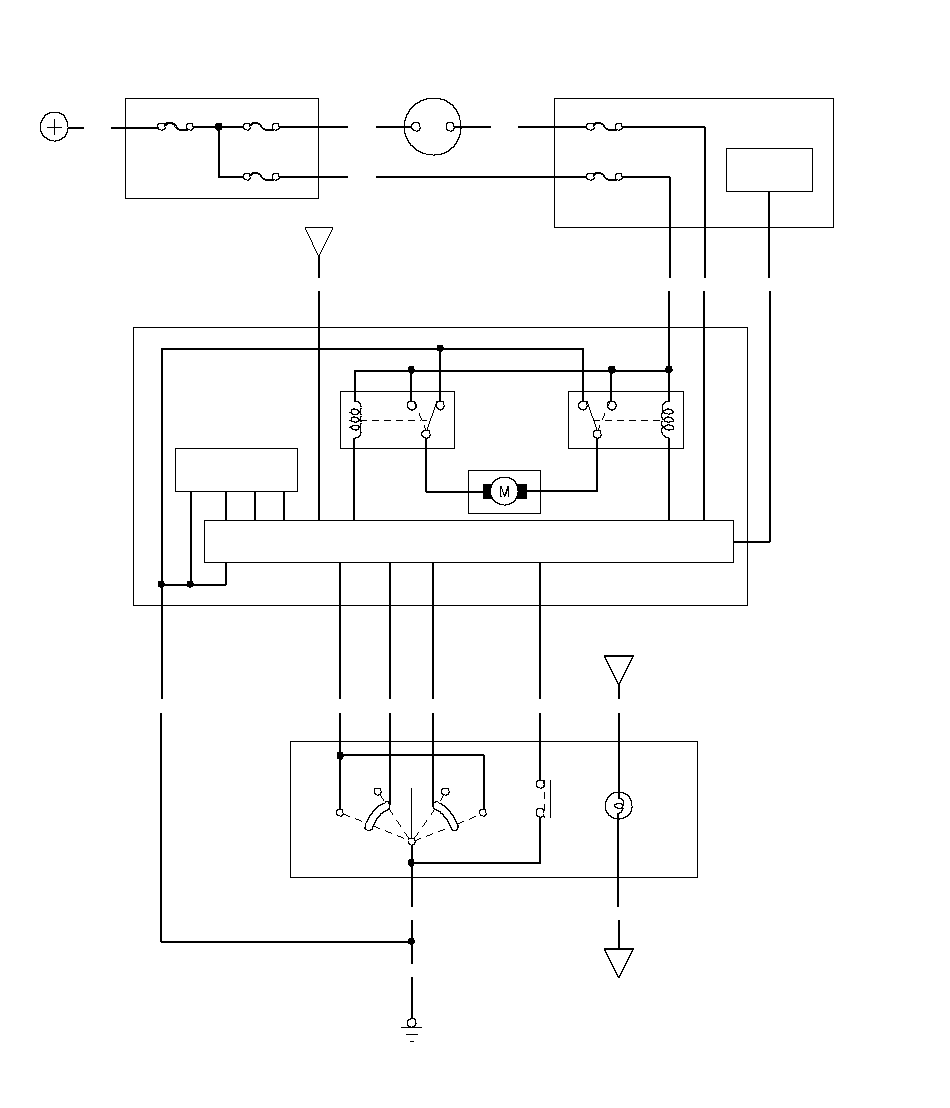

Электрическая схема цепи люка крыши
Применимость для следующих годов выпуска и кузовов: 2007, RE1, RE2, RE3, RE4, RE5, RE6
MICU
ВЫКЛЮЧАТЕЛЬ ЛЮКА КРЫШИ
WHT
H1
D2
ЗАМОК ЗАЖИГАНИЯ
BLU
BAT
IG1
№ 4 (P/W) (40 A)
BLU
K2
G21
N10
N12
K7
3
YEL
№ 1 (7,5 A)
BLK
7
BLK
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
(ЗАКРЫТ)
(ОТКРЫТ)
GRN
5
АВТО
АВТО
№ 24 (20 A)
БЛОК УПРАВЛЕНИЯ/ЭЛЕКТРОДВИГАТЕЛЬ ЛЮКА КРЫШИ
6
PUR
10
ОТКРЫТЬ
ЗАКРЫТЬ
ДАТЧИК ХОЛЛА
Блок ECM/PCM
4
BLU
GRN
№ 2 (IG) (50 A)
1
10
7
8
9
LT BLU
CPU
WHT
BLK
GRY
5
6
2
9
LT GRN
ORN
4
RED
СВЕТ
(0,84 Вт)
НАКЛОНИТЬ
ДВИГАТЕЛЬ
БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА
№ 1 (BAT) (100 A)
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
ПРЕДОХРАНИТЕЛЬ № 14 (7,5 A)
(БЛОК РЕЛЕ−ПРЕДОХРАНИТЕЛЕЙ
ПАНЕЛИ УПРАВЛЕНИЯ)
ОТКРЫТАЯ
ЦЕПЬ
РЕЛЕ
ЗАКРЫТАЯ
ЦЕПЬ
РЕЛЕ
РЕГУЛЯТОР ЯРКОСТИ
ПОДСВЕТКИ
ПАНЕЛИ УПРАВЛЕНИЯ
[ ] : Автомобиль с ПРК
[G503]
G501
}
