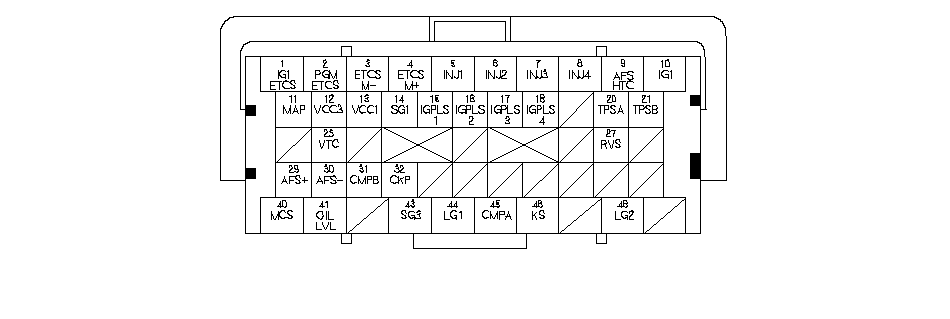

  • Входы и выходы компьютера ЕСМ/РСМ на разъеме С (○) (49Р)

    Сторона разъема клемм-выходов

    }
    ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Сигнал
    1
    YEL/GRN
    IG1ETCS (СИГНАЛ ЗАЖИГАНИЯ ETCS)
    Определяет сигнал зажигания
    При включенном зажигании в положение ON (II): напряжение аккумулятора
    2
    BLK
    PGMETCS ("МАССА" ПИТАНИЯ ETCS)
    Цепь "массы" для блока ECM/PCM
    Все время меньше 0,5 В
    3
    GRN/YEL
    ETCSM- (ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (СТОРОНА - ))
    Масса для исполнительного элемента привода дроссельной заслонки
    При включенном зажигании (положение II) и отпущенной педали акселератора: примерно 0 В
    При включенном зажигании (положение II) и нажатой педали акселератора: примерно 2,0 В
    4
    BLU/RED
    ETCSM+ (ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ +СТОРОНА)
    Управляет исполнительный элемент привода дроссельной заслонки
    При включенном зажигании (положение II) и отпущенной педали акселератора: примерно 0 В
    При включенном зажигании (положение II) и нажатой педали акселератора: примерно 0 В
    5
    BRN
    INJ1 (ИНЖЕКТОР No. 1)
    Управляет работой инжектора No. 1
    При включенном зажигании в положение ON (II): напряжение аккумулятора
    На холостом ходу: управляемый режим
    6
    RED
    INJ2 (ИНЖЕКТОР № 2)
    Управляет работой инжектора No. 2
    7
    BLU
    INJ3 (ИНЖЕКТОР No. 3)
    Управляет работой инжектора No. 3
    8
    YEL
    INJ4 (ИНЖЕКТОР № 4)
    Управляет работой инжектора No. 4
    9
    GRN
    AFSHTC (УПРАВЛЕНИЕ ПОДОГРЕВОМ ДАТЧИКА ОТНОШЕНИЯ МАССЫ ВОЗДУХА К МАССЕ ТОПЛИВА (A/F) (ДАТЧИК 1))
    Управляет подогревателем датчика A/F (датчик 1)
    При включенном зажигании в положение ON (II): напряжение аккумуляторной батареи
    При работе полностью прогретого двигателя: импульсы
    10
    BLK/RED
    IG1 (СИГНАЛ ЗАЖИГАНИЯ)
    Определяет сигнал зажигания
    При включенном зажигании (в положении II): напряжение аккумуляторной батареи
    11
    GRN/RED
    ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)
    Определяет сигнал датчика МАР
    При включенном зажигании (в положении II): примерно 3,0 В
    На холостом ходу: около 1,0 В (в зависимости от частоты вращения двигателя)
    12
    BLU
    VCC3 (НАПРЯЖЕНИЕ ДАТЧИКА)
    Обеспечивает эталонное напряжение датчика
    При включенном зажигании в положение ON (II): примерно 5,0 В
    13
    YEL/RED (Желто-красный)
    VCC1 (НАПРЯЖЕНИЕ ДАТЧИКА)
    Обеспечивает эталонное напряжение датчика
    При включенном зажигании в положение ON (II): примерно 5,0 В
    14
    GRN/WHT
    SG1 ("МАССА" ДАТЧИКА)
    "Масса" датчика
    Все время меньше 0,5 В
    15
    YEL/GRN (желто-зеленый)
    IGPLS1 (ИМПУЛЬС КАТУШКИ ЗАЖИГАНИЯ No. 1)
    Управляет катушкой зажигания No. 1
    При включенном зажигании (в положении II): примерно 0 В
    При работающем двигателе: импульсы
    16
    BLU/RED (Сине-красный)
    IGPLS2 (ИМПУЛЬС КАТУШКИ ЗАЖИГАНИЯ No. 2)
    Управляет катушкой зажигания No. 2
    17
    WHT/BLU (бело-синий)
    IGPLS3 (ИМПУЛЬС КАТУШКИ ЗАЖИГАНИЯ № 3)
    Управляет катушкой зажигания No. 3
    18
    BRN
    IGPLS4 (ИМПУЛЬС КАТУШКИ ЗАЖИГАНИЯ No. 4)
    Управляет катушкой зажигания No. 4
