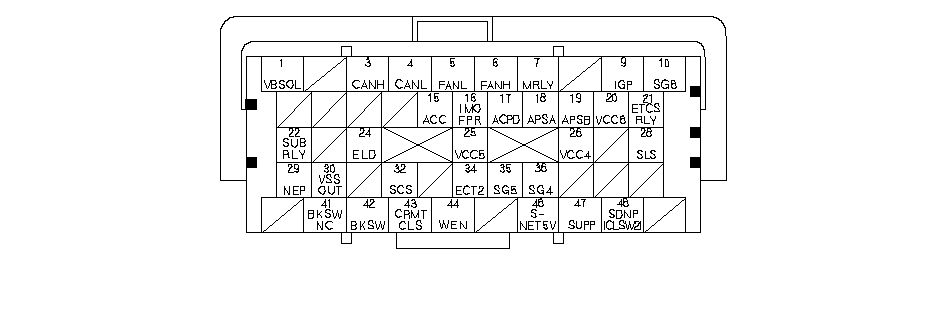

Входы и выходы компьютера ЕСМ/РСМ на разъеме А (□) (49Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
41
|
ORN
|
BKSWNC (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя положения педали тормоза
|
При включенном зажигании (положение II) и отпущенной педали тормоза: напряжение аккумуляторной батареи
При включенном зажигании (положение II) и нажатой педали тормоза: примерно 0 В
|
|
42
|
LT GRN
|
BKSW (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя положения педали тормоза
|
При отпущенной педали тормоза: примерно 0 В
При нажатой педали тормоза: напряжение аккумуляторной батареи
|
|
43
*2
|
BRN
|
CRMTCLS (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ ДЛЯ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)
|
Определяет сигнал датчика положения педали сцепления
|
При включенном зажигании (положение II) и отпущенной педали сцепления: примерно 0 В
При включенном зажигании (положение II) и нажатой педали сцепления: напряжение аккумуляторной батареи
|
|
44
|
RED
|
WEN (СИГНАЛ, ПОЗВОЛЯЮЩИЙ ЗАПИСЫВАТЬ)
|
Определяет сигнал, позволяющий записывать данные
|
При включенном зажигании (в положении II): примерно 0 В
|
|
46
|
LT GRN
|
S-NET5V (ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ДЛЯ ИММОБИЛАЙЗЕРА)
|
Посылает серийный сигнал связи
|
При включенном зажигании в положение ON (II): импульсы (около 4,4 В)
При выключенном зажигании: примерно 1,4 В
|
|
47
*1
|
LT BLU
|
SUPP (РЫЧАЖОК ПОВЫШЕНИЯ + (ПЕРЕКЛЮЧАТЕЛЬ НА ПОВЫШЕННУЮ ПЕРЕДАЧУ))
|
Определяет сигнал (рычажка повышения + (переключателя на повышенную передачу))
|
При прижатом рычажке повышения + (переключателе на повышенную передачу): примерно 0 В
При отпущенном рычажке повышения + (переключателе на повышенную передачу): напряжение аккумулятора
|
|
48
*1
|
PUR
|
SDNP (РЫЧАЖОК ПОНИЖЕНИЯ - (ПЕРЕКЛЮЧАТЕЛЬ НА ПОНИЖЕННУЮ ПЕРЕДАЧУ))
|
Определяет сигнал (рычажка понижения - (переключателя на пониженную передачу))
|
При прижатом рычажке понижения - (переключателе на пониженную передачу): примерно 0 В
При отпущенном рычажке понижения - (переключателе на пониженную передачу): напряжение аккумулятора
|
|
48
*3
|
RED/GRN
|
CLSW2 (ДАТЧИК СЦЕПЛЕНИЯ 2)
|
Определяет сигнал датчика сцепления (SIL)
|
При включенном зажигании (положение II) и отпущенной педали сцепления: напряжение аккумулятора
При включенном зажигании (положение II) и нажатой педали сцепления: примерно 0 В
|
|
*1:
|
АКП
|
|
*2:
|
МКП
|
|
*3:
|
Модели KE, KG, KR (МКП)
|
