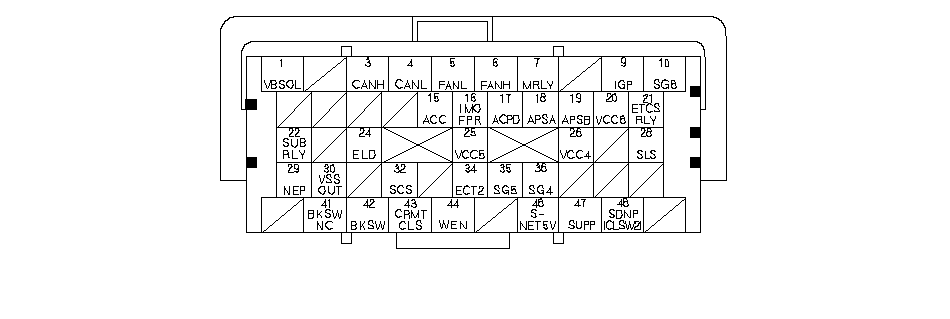

Входы и выходы компьютера ЕСМ/РСМ на разъеме А (□) (49Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
17
*4
|
BLU
|
ACPD (ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)
|
Определяет сигнал датчика давления кондиционера воздуха
|
При включенной системе кондиционирования примерно 1,4 - 4,8 В (в зависимости от давления кондиционера)
|
|
18
|
YEL/BLK
|
APSА (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА (АРР) А)
|
Определяет сигнал датчика АРР А
|
При включенном зажигании (положение II) и нажатой педали акселератора: примерно 4,8 В
При включенном зажигании (положение II) и отпущенной педали акселератора: примерно 1,0 В
|
|
19
|
BLK
|
APSB (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА (АРР) В)
|
Определяет сигнал датчика АРР В
|
При включенном зажигании (положение II) и нажатой педали акселератора: примерно 2,4 В
При включенном зажигании (положение II) и отпущенной педали акселератора: примерно 0,5 В
|
|
20
|
YEL
|
VCC6 (НАПРЯЖЕНИЕ ДАТЧИКА)
|
Обеспечивает эталонное напряжение датчика
|
При включенном зажигании в положение ON (II): примерно 5,0 В
|
|
21
|
WHT
|
ETCSRLY (РЕЛЕ УПРАВЛЕНИЯ СИСТЕМОЙ ЭЛЕКТРОННОГО УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ (ETCS))
|
Управляет реле управления электронной системой управления дроссельной заслонкой (ETCS)
|
При включенном зажигании в положение ON (II): примерно 0 В
|
|
22
|
RED/YEL (Красно-желтый)
|
SUBRLY (ДОПОЛНИТЕЛЬНОЕ РЕЛЕ PGM-FI)
|
Управляет дополнительным реле PGM-FI
|
При включенном зажигании в положение ON (II): примерно 0 В
|
|
24
|
BLU/BLK (сине-черный)
|
ELD ( ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD))
|
Определяет сигнал ELD
|
При включенном зажигании (в положении II): примерно 0,1 - 4,8 В (в зависимости от электрической нагрузки)
|
|
*4:
|
Модель с кондиционером
|
