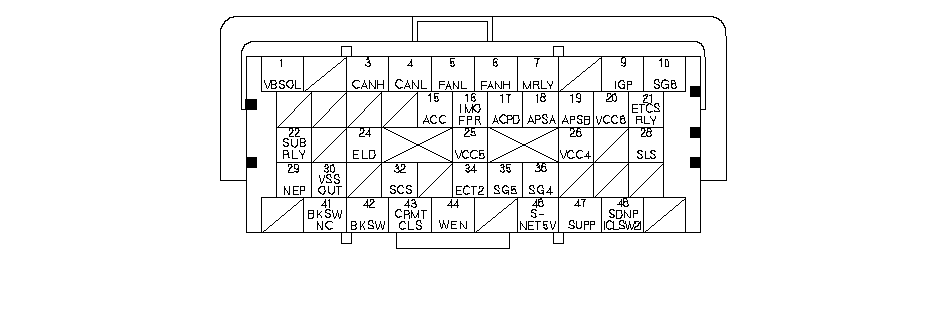

Входы и выходы компьютера ЕСМ/РСМ на разъеме А (□) (49Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
1
*1
|
WHT/RED
|
VBSOL (ИСТОЧНИК ПИТАНИЯ ДЛЯ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ)
|
Источник питания для электромагнитных клапанов
|
При включенном зажигании (в положении II): напряжение аккумуляторной батареи
|
|
3
|
WHT
|
CANLН (НИЗКИЙ УРОВЕНЬ КОММУНИКАЦИОННОГО СИГНАЛА ЦЕПИ CAN)
|
Посылает сигнал связи
|
При включенном зажигании (в положении II): импульсы (около 2,5 В)
|
|
4
|
RED
|
CANL (НИЗКИЙ УРОВЕНЬ КОММУНИКАЦИОННОГО СИГНАЛА ЦЕПИ CAN)
|
Посылает сигнал связи
|
При включенном зажигании (в положении II): импульсы (около 2,5 В)
|
|
5
|
GRN/RED (зелено-красный)
|
FANL (УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ РАДИАТОРА)
|
Управляет работой реле привода электровентилятора охлаждения радиатора
|
При работающем электровентиляторе охлаждения радиатора: примерно 0 В
При неработающем электровентиляторе охлаждения радиатора: напряжение аккумуляторной батареи
|
|
6
|
YEL/RED (Желто-красный)
|
FANН (УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ РАДИАТОРА)
|
Управляет реле вентилятора конденсатора кондиционера
|
С работающим вентилятором конденсатора кондиционера: примерно 0 В
С остановленным вентилятором конденсатора кондиционера: напряжение аккумуляторной батареи
|
|
7
|
RED/BLK
|
MRLY (ГЛАВНОЕ РЕЛЕ 1 МОДУЛЯ PGM-FI)
|
Запускает главное реле 1 системы PGM-FI
|
При включенном зажигании (в положении II): примерно 0 В
При выключенном зажигании: напряжение аккумуляторной батареи
|
|
9
|
YEL/BLK
|
IGP (ИСТОЧНИК ПИТАНИЯ)
|
Источник питания для цепи компьютера ECM/PCM
|
При включенном зажигании в положение ON (II): напряжение аккумуляторной батареи
|
|
10
|
BLK
|
SG6 ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
Все время меньше 0,5 В
|
|
15
|
PUR
|
АСС (РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ СЦЕПЛЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)
|
Управляет реле муфты сцепления кондиционера воздуха
|
При включенном компрессоре: примерно 0 В
При выключенном компрессоре: напряжение аккумуляторной батареи
|
|
16
|
GRY/BLK
|
IMOFPR (РЕЛЕ ТОПЛИВНОГО НАСОСА ИММОБИЛАЙЗЕРА)
|
Запускает главное реле 2 системы PGM-FI
|
Примерно 0 В в течение 2 секунд после включения зажигания в положение ON (II), затем напряжение аккумулятора
При работающем двигателе: примерно 0 В
|
|
*1:
|
АКП
|
