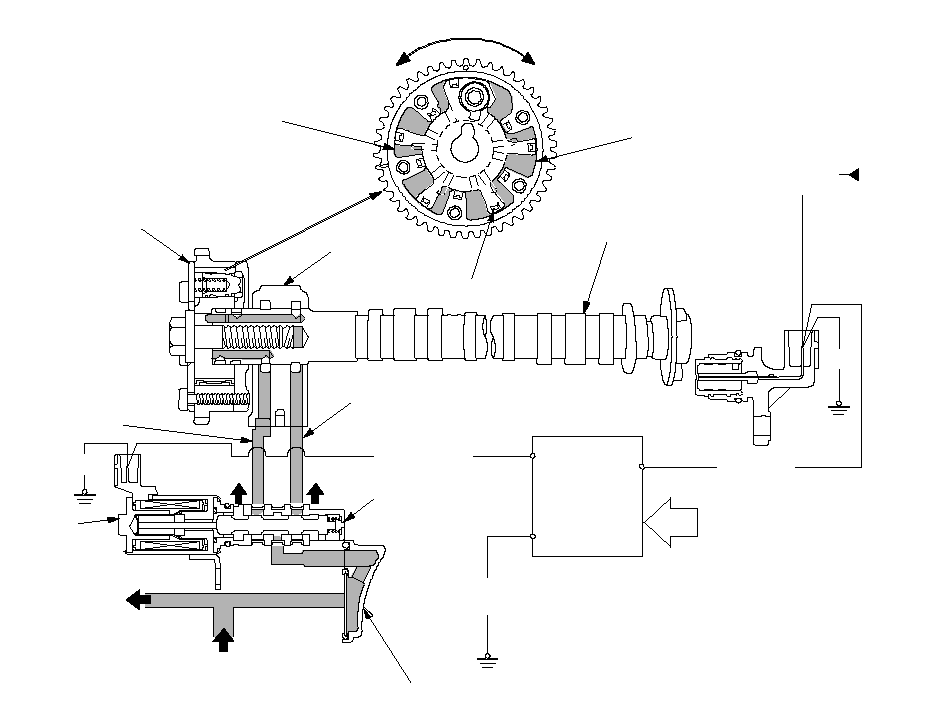

Диаграмма системы VTC

Электромагнитный клапан VTC регулирует подачу масла в в камеру опережения/камеру сдерживания исполнительного механизма системы VTC в соответствии с управляющим сигналом блока ECM/PCM. При вращении лопастей исполнительного механизма VTC в положение опережения или сдерживания, изменяется угловое положение распределительного вала.

Датчик CMP A определяет угловое положение распределительного вала и посылает информацию на блок ECM/PCM. Блок ECM/PCM управляет электромагнитным клапаном управления подачей масла системы VTC по мере того как изменяется угловое положение распределительного вала.

ВРАЩЕНИЕ ЛОПАСТЕЙ

ОПЕРЕЖЕНИЕ

СДЕРЖИВАНИЕ

КАМЕРА СДЕРЖИВАНИЯ

ЛОПАСТЬ

КРОНШТЕЙН
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
ВПУСКНЫХ КЛАПАНОВ

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ VTC

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВПУСКНЫХ
КЛАПАНОВ

IG1
(ПИТАНИЕ)

ЛИНИЯ ОПЕРЕЖЕНИЯ

СЛИВ

ЛИНИЯ ЗАДЕРЖКИ
ЗАЖИГАНИЯ

ЕСМ/
PCM

РАЗЛИЧНЫЕ
ДАТЧИКИ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
РЕГУЛИРОВАНИЯ
ПОДАЧИ МАСЛА В
СИСТЕМУ VTC

СЕТЧАТЫЙ ФИЛЬТР VTC

От
МАСЛЯНОГО НАСОСА

К КЛАПАНУ
УПРАВЛЕНИЯ
МАСЛОМ
КОРОМЫСЛА

VTC
(УПРАВЛЕНИЕ)

КАМЕРА ОПЕРЕЖЕНИЯ

CMPA
(СИГНАЛ)

LG/PG
(GND)

IG1
(От
№ 7 ACG
(15 A) FUSE)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
РЕГУЛИРОВАНИЯ
ПОДАЧИ МАСЛА
В СИСТЕМУ VTC

}
