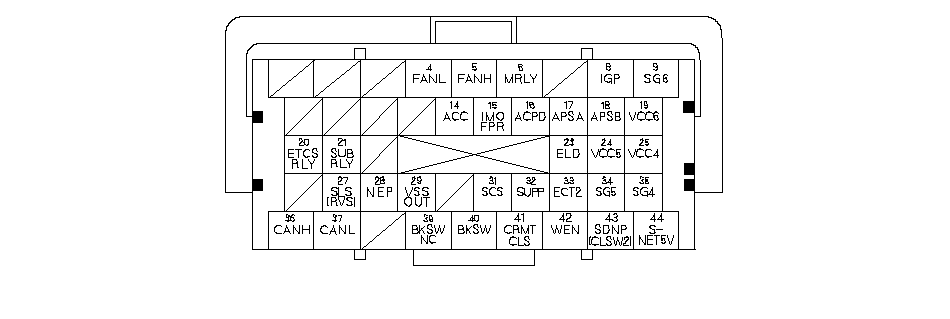

Входы и выходы компьютера ЕСМ/РСМ на разъеме А (□) (44Р)

4

GRN/RED

FANL (УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ РАДИАТОРА)

Управляет работой реле привода электровентилятора охлаждения радиатора

При работающем электровентиляторе охлаждения радиатора: примерно 0 В

При неработающем электровентиляторе охлаждения радиатора: напряжение аккумуляторной батареи

5

YEL/RED (Желто-красный)

FANН (УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ РАДИАТОРА)

Управляет реле вентилятора конденсатора кондиционера

С работающим вентилятором конденсатора кондиционера: примерно 0 В

С остановленным вентилятором конденсатора кондиционера: напряжение аккумулятора

6

RED/BLK

MRLY (ГЛАВНОЕ РЕЛЕ 1 МОДУЛЯ PGM-FI)

Запускает главное реле 1 системы PGM-FI

При включенном зажигании (в положении II): примерно 0 В

При выключенном зажигании: напряжение аккумуляторной батареи

8

YEL/BLK

IGP (ИСТОЧНИК ПИТАНИЯ)

Источник питания для цепи компьютера ECM/PCM

При включенном зажигании (в положении II): напряжение аккумулятора

9

BLK

SG6 ("МАССА" ДАТЧИКА)

"Масса" датчика

Все время меньше 0,5 В

14

PUR

АСС (РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ СЦЕПЛЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)

Управляет реле муфты сцепления кондиционера воздуха

При включенном компрессоре: примерно 0 В

При выключенном компрессоре: напряжение аккумуляторной батареи

15

GRY/BLK

IMOFPR (РЕЛЕ ТОПЛИВНОГО НАСОСА ИММОБИЛАЙЗЕРА)

Управляет работой главного реле 2 модуля PGM-FI (ТОПЛИВНОГО НАСОСА)

Примерно 0 В в течение 2 секунд после включения зажигания в положение ON (II), затем напряжение аккумулятора

При работающем двигателе: примерно 0 В

16

BLU

ACPD (ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА ВОЗДУХА)

Определяет сигнал датчика давления кондиционера воздуха

При включенной системе кондиционирования примерно 1,4 - 4,8 В (в зависимости от давления кондиционера)

17

YEL/BLK

APSА (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА (АРР) А)

Определяет сигнал датчика АРР А

При включенном зажигании (положение II) и нажатой педали акселератора: примерно 4,7 В

При включенном зажигании (положение II) и отпущенной педали акселератора: примерно 1,0 В

18

BLK

APSB (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА (АРР) В)

Определяет сигнал датчика АРР В

При включенном зажигании (положение II) и нажатой педали акселератора: примерно 2,4 В

При включенном зажигании (положение II) и отпущенной педали акселератора: примерно 0,5 В

19

YEL

VCC6 (НАПРЯЖЕНИЕ ДАТЧИКА)

Обеспечивает эталонное напряжение датчика

При включенном зажигании в положение ON (II): примерно 5,0 В

20

WHT

ETCSRLY (РЕЛЕ УПРАВЛЕНИЯ СИСТЕМОЙ ЭЛЕКТРОННОГО УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ (ETCS))

Управляет реле управления электронной системой управления дроссельной заслонкой (ETCS)

При включенном зажигании в положение ON (II): примерно 0 В

21

RED/YEL

SUBRLY (ДОПОЛНИТЕЛЬНОЕ РЕЛЕ PGM-FI)

Управляет дополнительным реле PGM-FI

При включенном зажигании в положение ON (II): примерно 0 В

23

BLU/BLK (сине-черный)

ELD ( ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD))

Определяет сигнал ELD

При включенном зажигании (в положении II): примерно 0,1 - 4,8 В (в зависимости от электрической нагрузки)
