Система блокировки гидротрансформатора (Продолжение)

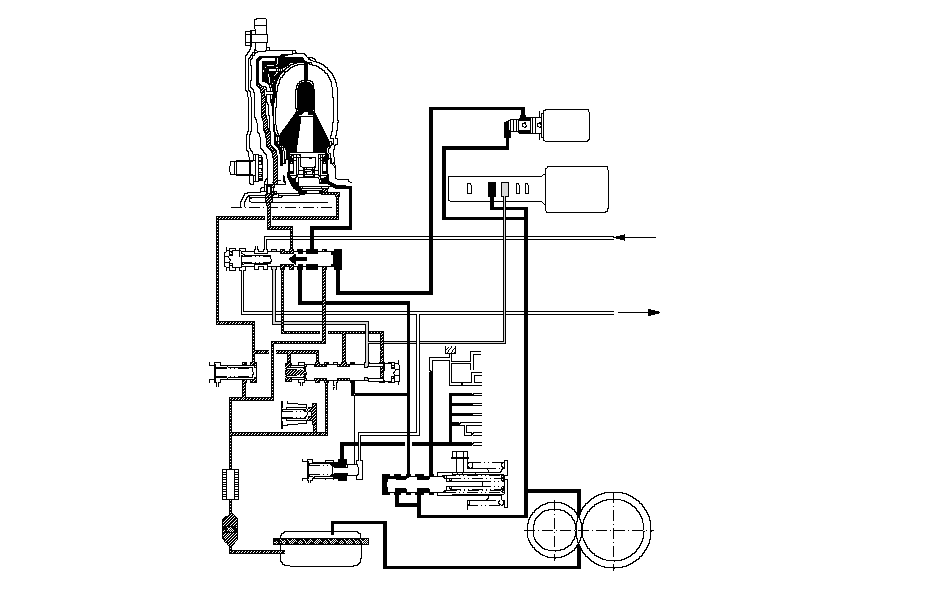

Блокировка выключена

Блок РСМ выключает электромагнитный клапан Е переключения передач, и давление (SE) от клапана Е не подается к клапану блокировки. Клапан блокировки находится в правом положении, обеспечивая подачу рабочей жидкости в левую часть гидротрансформатора и слив из правой. Давление (92) питания гидротрансформатора создает давление (94) на выходе клапана блокировки, обеспечивая выключение фрикциона. Поршень фрикциона блокировки отходит от корпуса гидротрансформатора, и блокировка выключается.

ПРИМЕЧАНИЕ: При использовании надписи ‘‘лево" или ‘‘право" обозначают направления на гидравлическом контуре.

КЛАПАН БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

КЛАПАН
УПРАВЛЕНИЯ
БЛОКИРОВКОЙ

СЛИВНОЙ КЛАПАН

ОХЛАДИТЕЛЬ
ATF

ОБРАТНЫЙ
КЛАПАН
СИСТЕМЫ
ОХЛАЖДЕНИЯ

КЛАПАН РЕГУЛЯТОРА

НАСОС ATF

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН А УПРАВЛЕНИЯ ДАВЛЕНИЕМ БЛОКИРОВКИ ГИДРОТРАНСФОРМАТОРА АКП

ПАРАЗИТНЫЙ
ВАЛ

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ВТОРИЧНЫЙ
ВАЛ

ПРОМЕЖУТОЧНЫЙ
ВАЛ

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ

ПЕРВИЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

OFF

ОБРАТНЫЙ
КЛАПАН
ГИДРО
ТРАНСФОРМАТОРА

55'

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН Е ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

КЛАПАН A и D ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

РУЧНОЙ КЛАПАН

}

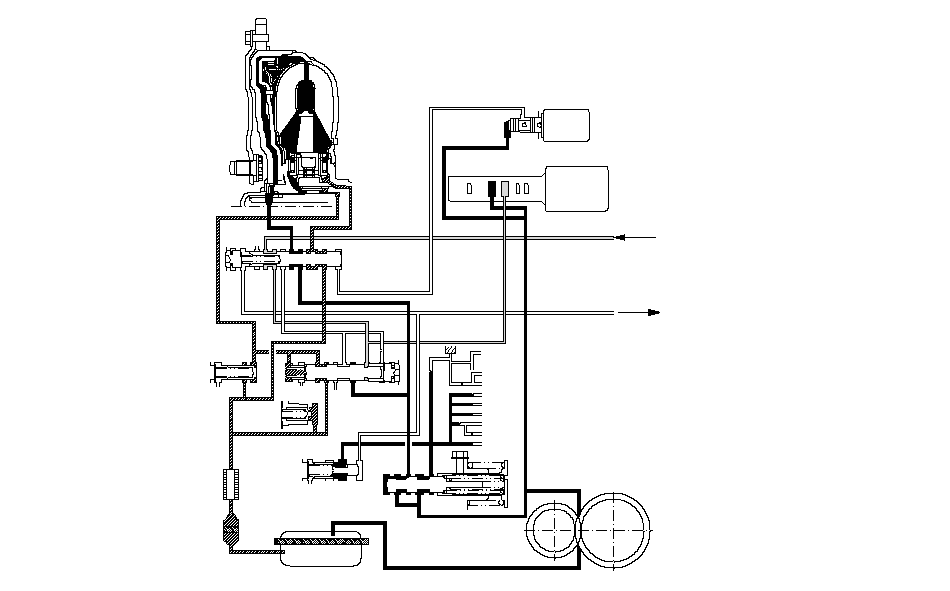

Частичная блокировка гидротрансформатора

При достижении автомобилем запрограммированной скорости движения, блок РСМ включает электромагнитный клапан Е переключения передач; давление (SE) от клапана Е подводится к правому торцу клапана блокировки. Клапан блокировки перемещается влево, обеспечивая подачу давления (91) на порт гидротрансформатора, которое далее поступает в правую часть гидротрансформатора, обеспечивая снижение давления (94) в левой части гидротрансформатора. Жидкость под давлением (91) поступает в правую часть гидротрансформатора, обеспечивая включение фрикциона блокировки. Блок РСМ управляет также клапаном А управления давлением фрикциона АКП, обеспечивающим подачу необходимого давления (55) к клапану блокировки и клапану управления блокировкой. Положение клапана управления блокировкой зависит от давления (55) клапана А управления давлением фрикциона АКПи давления жидкости на выходе из гидротрансформатора. Клапан управления блокировкой контролирует усилие блокировки фрикциона гидротрансформатора, пока жидкость полностью не ушла из полости между поршнем и корпусом гидротрансформатора; фрикцион гидротрансформатора находится в состоянии частичной блокировки.
