Система блокировки

Механизм блокировки гидротрансформатора приводится в действие в положениях D (2-я, 3-я, 4-я и 5-я передачи) и S (2-я, 3-я, и 4-я передачи). Жидкость по каналам под давлением подается под поршень фрикциона блокировки, прижимая его к корпусу гидротрансформатора. В результате первичный вал коробки передач начинает вращаться с частотой коленчатого вала двигателя. Моменты включения механизма блокировки гидротрансформатора, и ее интенсивность также определяет и оптимизирует компьютер PCM. При подаче сигнала от компьютера PCM на электромагнитный клапан Е, давление жидкости перемещает клапан Е блокировки, включая или выключая блокировку гидротрансформатора. Электромагнитный клапан А управления давлением фрикциона АКП и клапан управления блокировкой управляют блокировкой.

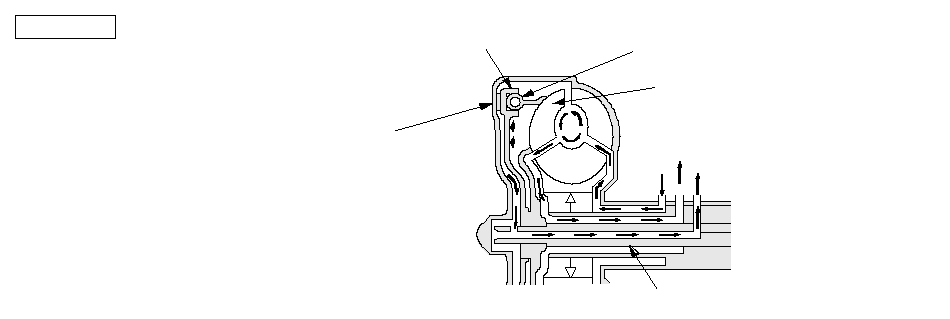

Фрикцион блокировки гидротрансформатора включен (включение фрикциона блокировки гидротрансформатора)

Рабочая жидкость уходит из полости между крышкой гидротрансформатора и поршнем; жидкость поступает из полости между насосом и статором, прижимая поршень фрикциона гидротрансформатора к корпусу гидротрансформатора. Поршень блокировки блокирует насосное и турбинное колесо. Первичный вал гидромеханической трансмиссии вращается с той же угловой скоростью, что и коленчатый вал двигателя.

Поток мощности

Мощность подается через:

Двигатель
↓
ведущий диск
↓
корпус гидротрансформатора
↓
Поршень фрикциона гидротрансформатора
↓
демпфирующая пружина
↓
турбина
↓
Первичный вал

ПЕРВИЧНЫЙ ВАЛ

ТУРБИНА

ПРУЖИНА АМОРТИЗАТОРА

КОРПУС
ГИДРО-
ТРАНСФОРМАТОРА

ПОРШЕНЬ ФРИКЦИОНА
ГИДРОТРАНСФОРМАТОРА

К охладителю рабочей жидкости АКП

ВХОД

ВЫХОД

}

Фрикцион блокировки гидротрансформатора выключен (выключение фрикциона блокировки гидротрансформатора)

Рабочая жидкость подается в полость между крышкой гидротрансформатора и поршнем фрикциона гидротрансформатора, проходит через гидротрансформатор и выходит через полости между турбиной и статором и между насосом и статором. В результате поршень фрикциона гидротрансформатора отойдет от корпуса гидротрансформатора, и фрикцион блокировки гидротрансформатора разблокируется. Блокировка фрикциона гидротрансформатора выключается.
