Система блокировки переключения передач

Система блокировки переключения передач препятствует неправильному переключению рычага переключения передач. Электромагнит блокировки обычно выключен. После пуска двигателя в положении Р рычаг блокируется от перемещения в иное положение, поскольку стопор удерживает стопорный штифт до нажатия на педаль тормоза. Если нажата педаль тормоза, а педаль акселератора не нажата, электромагнит блокировки включается; плунжер механизма блокировки втягивает стопор для высвобождения стопорного штифта. После этого можно нажать кнопку на рычаге переключения и переместить рычаг в нужное положение. При одновременном нажатии педалей тормоза и акселератора блокировка не отключается.

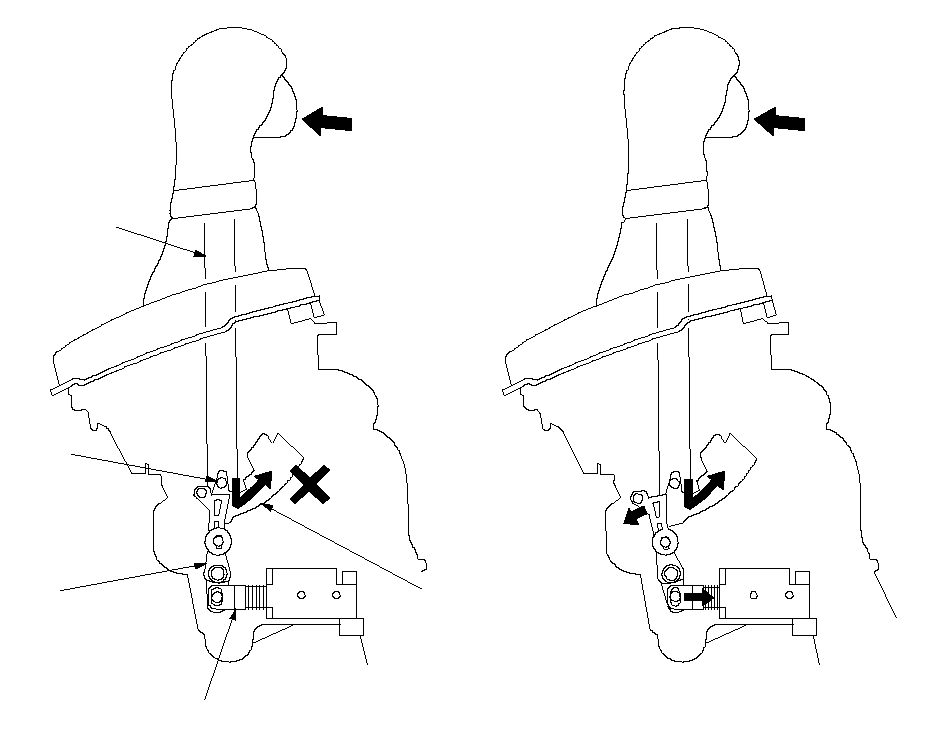

ПОЛОЖЕНИЕ Р

СТОПОРНЫЙ ШТИФТ

СТОПОР МЕХАНИЗМА
БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

ВЫБЕРИТЕ ШЛЮЗ РЫЧАГА

ЯКОРЬ ЭЛЕКТРОМАГНИТА
БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
МЕХАНИЗМА БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ: OFF

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
МЕХАНИЗМА БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ: ON

}
