Фрикционы и передачи (продолжение)

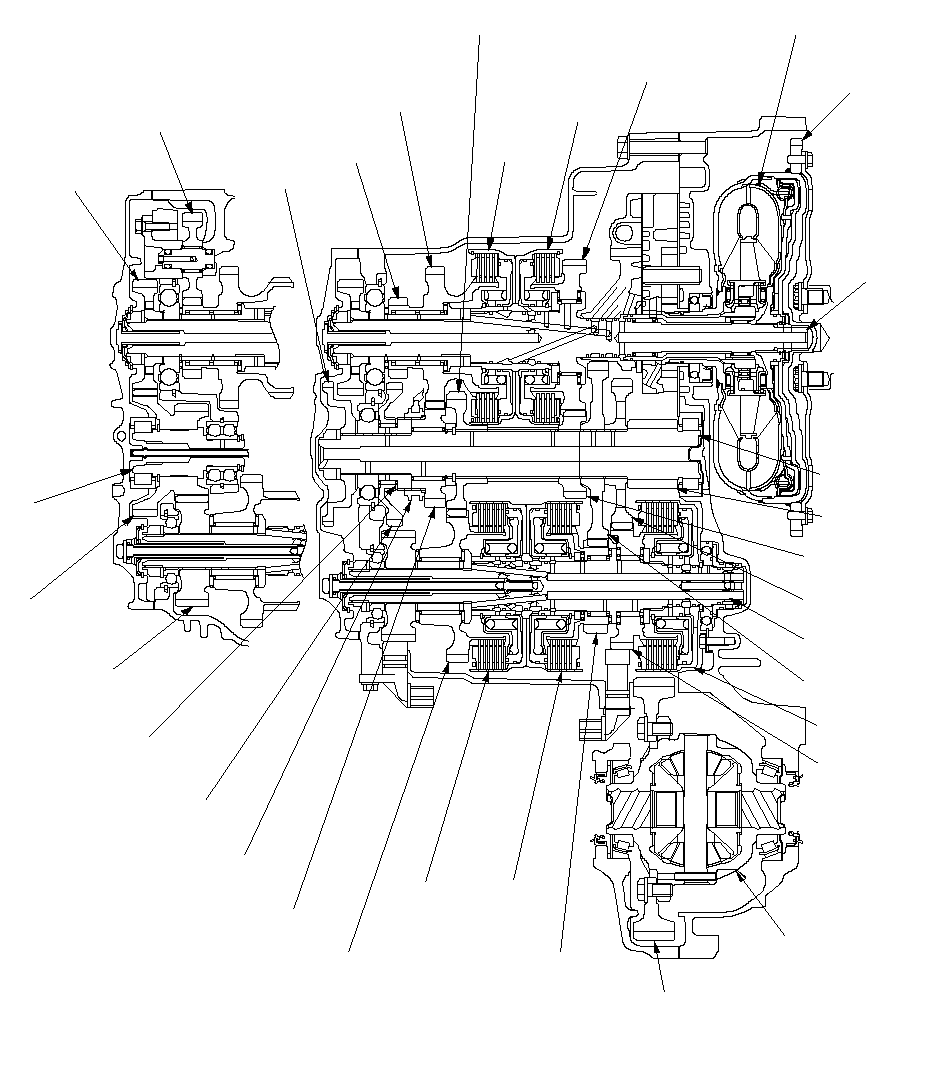

Автоматическая трансмиссия в разрезе

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ ВТОРИЧНОГО
ВАЛА

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ШЕСТЕРНЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА
ПЕРВИЧНОГО ВАЛА

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ФИКЦИОН
ВКЛЮЧЕНИЯ
4-ОЙ ПЕРЕДАЧИ

ФРИКЦИОН
ВКЛЮЧЕНИЯ 3-ЕЙ
ПЕРЕДАЧИ

ЗУБЧАТЫЙ ВЕНЕЦ

ГИДРОТРАНСФОРМАТОР

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ ПРОМЕЖУТОЧНОГО
ВАЛА

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

УЗЕЛ
ДИФФЕРЕНЦИАЛА

ФРИКЦИОН
ВКЛЮЧЕНИЯ 1-ОЙ
ПЕРЕДАЧИ

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

СЕЛЕКТОР
ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

ПАРКОВОЧНАЯ ШЕСТЕРНЯ

СТУПИЦА
СЕЛЕКТОРА
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ
5-Й ПЕРЕДАЧИ

ШЕСТЕРНЯ
3-Й ПЕРЕДАЧИ
ВТОРИЧНОГО
ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ ПАРАЗИТНОГО
ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ЗАДНЕГО ХОДА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ФРИКЦИОН
ВКЛЮЧЕНИЯ 2-ОЙ
ПЕРЕДАЧИ

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПАРАЗИТНЫЙ ВАЛ

ВТОРИЧНЫЙ
ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО
ВАЛА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО
ВАЛА

ПРИМЕЧАНИЕ: На рисунке показан двигатель K24Z3, двигатель R20A3 отличается только
количеством дисков дисков сцепления 2-ой и 3-ей передачи.

}
