Поток мощности (Продолжение)

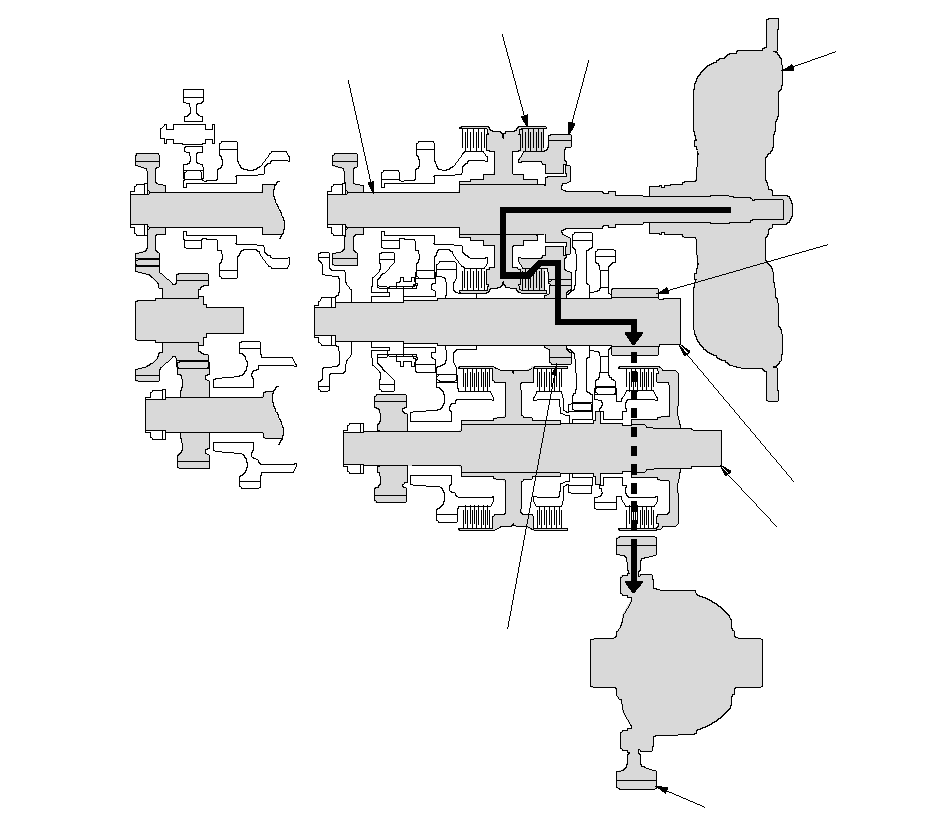

На 5-ой передаче

Давление жидкости воздействует на поршень фрикциона включения 5-ой передачи, обеспечивая блокировку шестерни 5-ой передачи на первичном валу.
Шестерня 5-ой передачи первичного вала приводит во вращение шестерню 5-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН 5-ОЙ ПЕРЕДАЧИ

ВТОРИЧНЫЙ
ВАЛ

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

}

Положение R

Когда рычаг переключения в положении R, гидравлическое давление воздействует на сервоклапан для включения селектора заднего хода в зацепление с шестерней передачи заднего хода промежуточного вала и ступицей селектора заднего хода.
Давление жидкости воздействует также на поршень фрикциона включения 4-ой передачи, обеспечивая блокировку шестерни передачи заднего хода на первичном валу.
Шестерня передачи заднего хода первичного вала приводит во вращение шестерню передачи заднего хода промежуточного вала через паразитную шестерню передачи заднего хода.
Направление вращения шестерни передачи заднего хода промежуточного вала меняется на противоположное паразитной шестерней передачи заднего хода.
Шестерня передачи заднего хода промежуточного вала приводит его во вращение через муфту механизма включения передачи заднего хода.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ШЕСТЕРНЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА
ПЕРВИЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 4-ОЙ ПЕРЕДАЧИ

ВТОРИЧНЫЙ
ВАЛ

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

СТУПИЦА СЕЛЕКТОРА ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ЗАДНЕГО ХОДА

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

}
