Поток мощности (Продолжение)

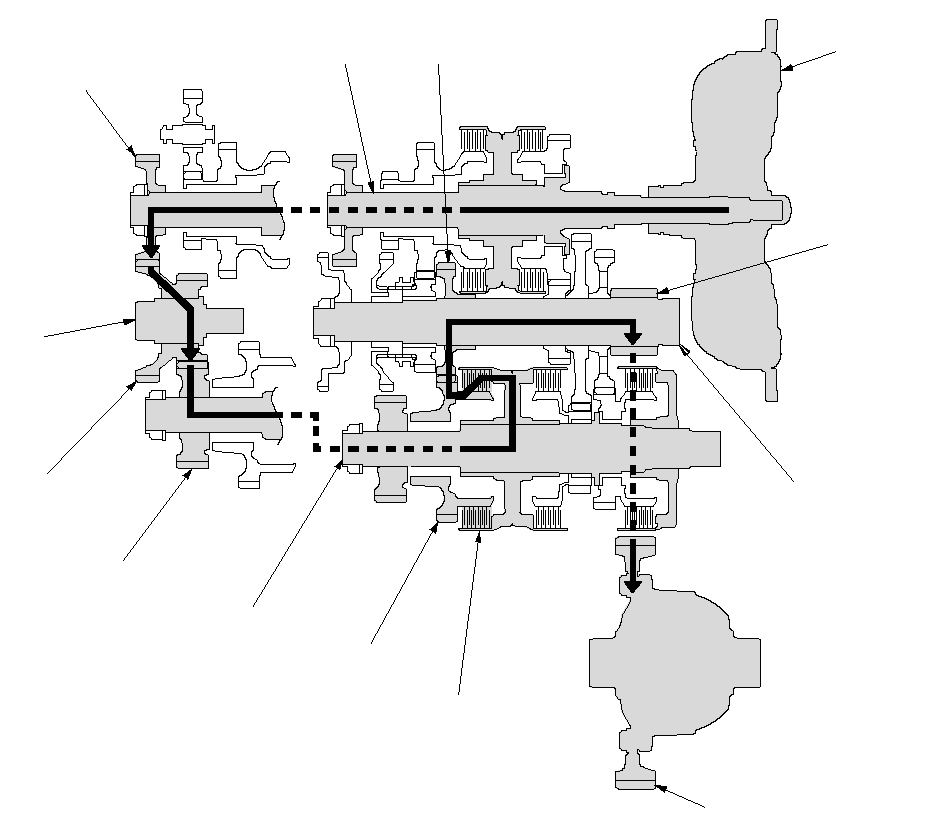

на 3-й передаче

Рабочая жидкость под давлением подается в бустер фрикциона включения 3-ей передачи. Фрикцион включения 3-ей передачи блокирует на вторичном валу шестерню 3-ей передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 3-ей передачи вторичного вала приводит во вращение шестерню 3-ей передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 3-ЕЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ПАРАЗИТНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ ПАРАЗИТНОГО
ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ВТОРИЧНЫЙ ВАЛ

}

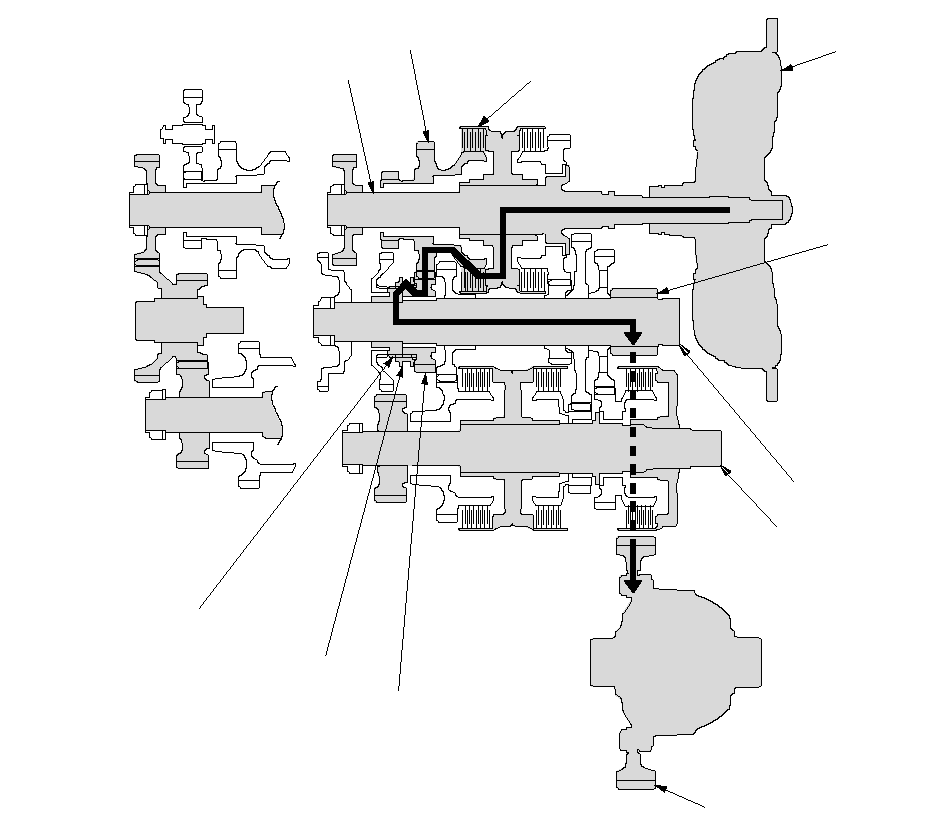

На 4-й передаче

Когда рычаг переводится в положения D и S, гидравлическое давление воздействует на сервоклапан вводя селектор заднего хода в зацепление с шестерней 4-й передачи промежуточного вала, а ступицей селектора заднего хода.
Давление жидкости воздействует также на поршень фрикциона включения 4-ой передачи, обеспечивая блокировку шестерни 4-ой передачи на первичном валу.
Шестерня 4-ой передачи первичного вала приводит во вращение шестерню 4-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 4-ОЙ
ПЕРЕДАЧИ

ВТОРИЧНЫЙ
ВАЛ

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

СТУПИЦА СЕЛЕКТОРА ПЕРЕДАЧИ ЗАДНЕГО ХОДА

}
