Поток мощности (Продолжение)

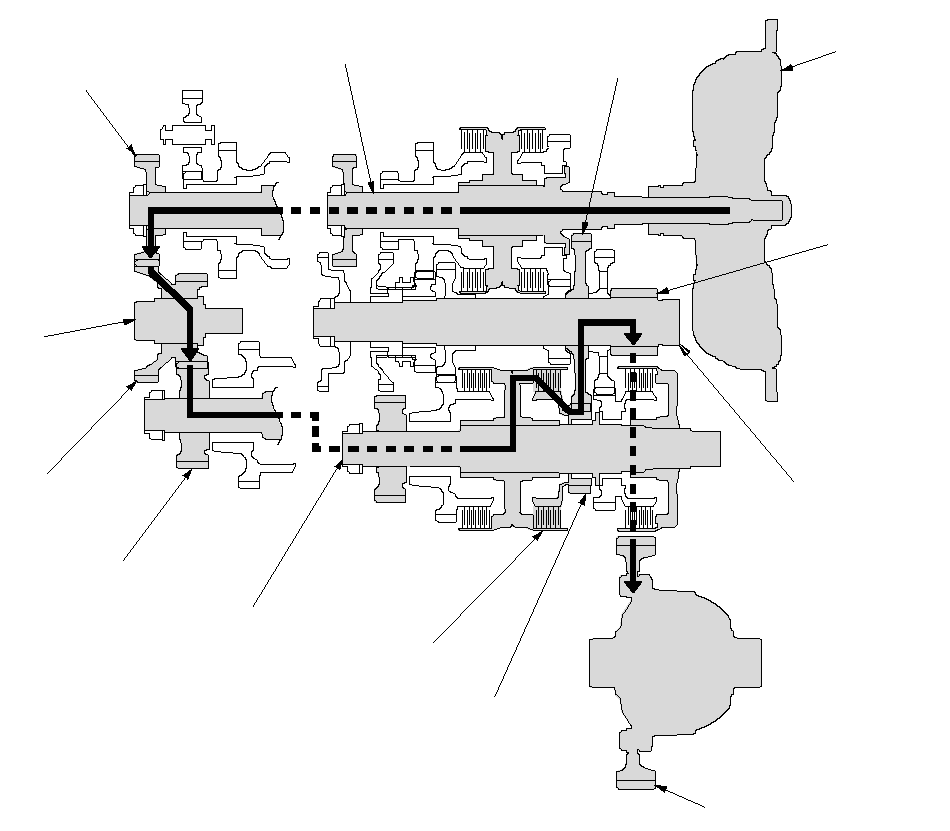

На 1 передаче

Рабочая жидкость под давлением подается в бустер фрикциона включения 1-ой передачи. Фрикцион включения 1-ой передачи блокирует на вторичном валу шестерню 1-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 1-ой передачи вторичного вала приводит во вращение шестерню 1-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ВТОРИЧНЫЙ ВАЛ

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 1-ОЙ
ПЕРЕДАЧИ

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ПАРАЗИТНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПАРАЗИТНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

}

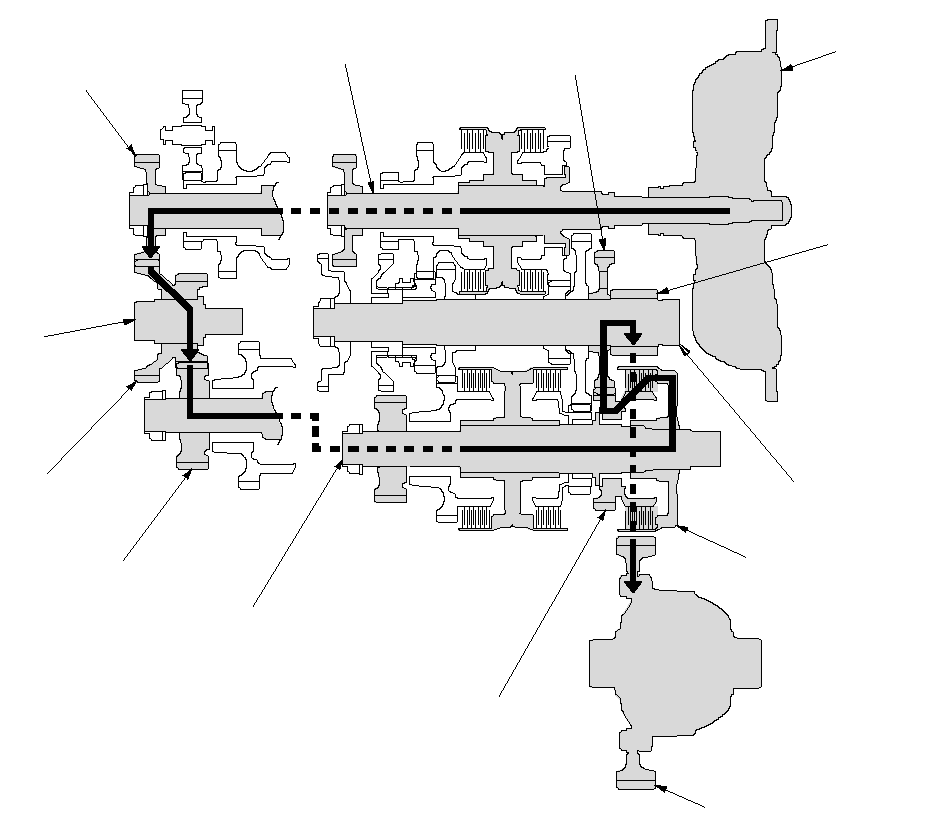

На 2-й передаче

Рабочая жидкость под давлением подается в бустер фрикциона включения 2-ой передачи. Фрикцион включения 2-ой передачи блокирует на вторичном валу шестерню 2-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 2-ой передачи вторичного вала приводит во вращение шестерню 2-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи.

ФРИКЦИОН ВКЛЮЧЕНИЯ 2-ОЙ ПЕРЕДАЧИ

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА
