Поток мощности

Положение Р

Давление жидкости не подается к фрикционам. Мощность не передается на промежуточный вал. Промежуточный вал заблокирован парковочной собачкой, фиксирующей парковочную шестерню.

Положение N

Мощность от двигателя через гидротрансформатор передается на первичный вал автоматической коробки передач. Вращаются паразитные шестерни первичного, паразитного и вторичного вала, но давление не подается во фрикционы. Мощность не передается на промежуточный вал.

В этом положении положение селектора заднего хода отличается в зависимости от того, перемещается ли рычаг переключения из положения D или R:

При перемещении рычага в положение D, селектор заднего входит в зацепление с шестерней 4-й передачи промежуточного вала и ступицей селектора заднего хода, а шестерня 4-й передачи блокируется на промежуточном валу.
При перемещении рычага из положения R, селектор заднего хода входит в зацепление шестерней заднего хода промежуточного вала и ступицей селектора заднего хода, а шестерня заднего хода входит в зацепление с промежуточным валом.

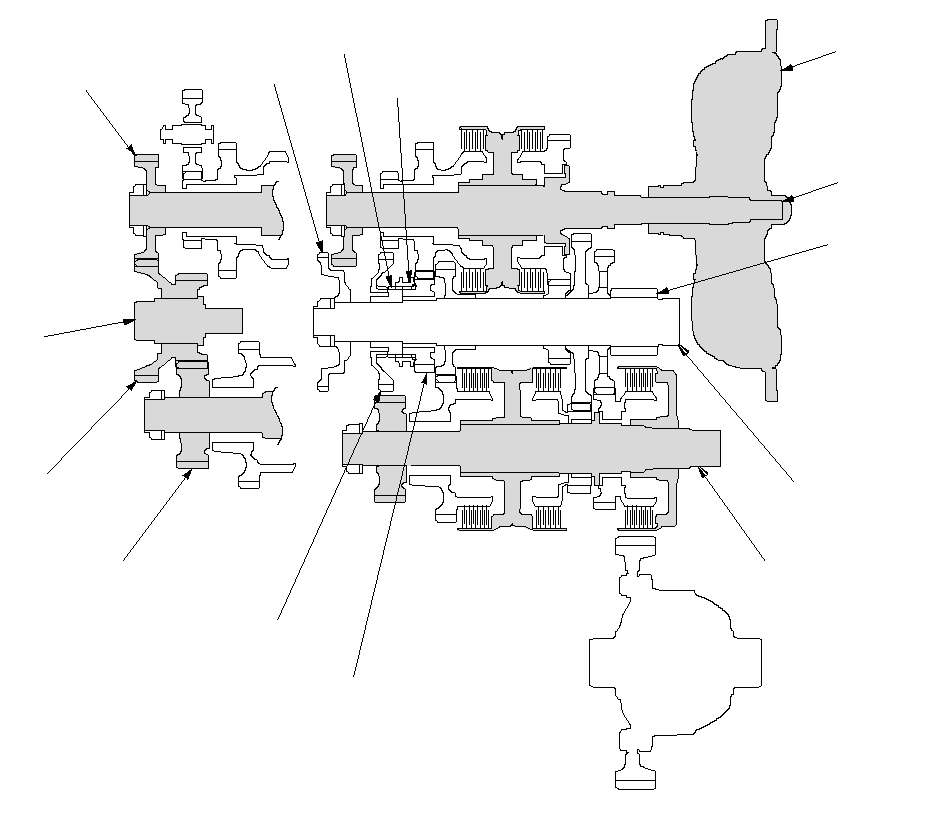

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ПАРАЗИТНЫЙ ВАЛ

ВТОРИЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПЕРВИЧНЫЙ ВАЛ

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА
ПРОМЕЖУТОЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ ПАРАЗИТНОГО
ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

СЕЛЕКТОР
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

СТУПИЦА СЕЛЕКТОРА
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ПАРКОВОЧНАЯ
ШЕСТЕРНЯ

ГИДРОТРАНСФОРМАТОР

}
