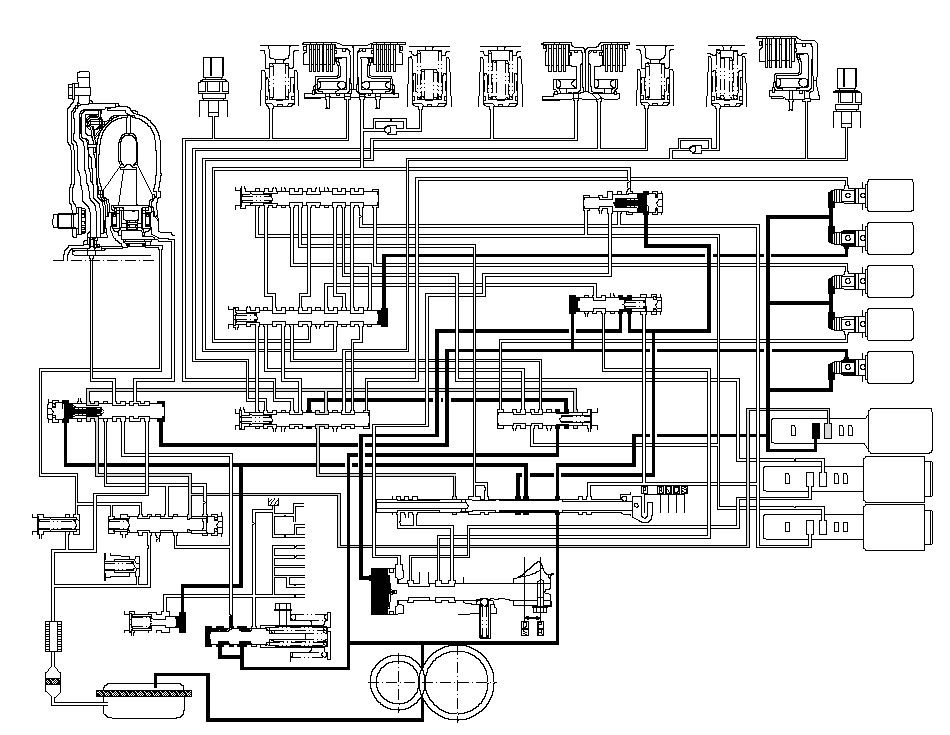

Гидравлический поток (Продолжение)

Положение Р

Блок РСМ включает электромагнитные клапаны переключения передач В и Е, а А, С, и D - выключает. Давление гидравлической линии (1) подается к электромагнитным клапанам управления давлением фрикциона АКП и к электромагнитному клапану А управления давлением фрикциона АКП. Давление в гидравлической линии (3) переходит в давление (3') на выходе клапана Е переключения передач и подается к сервоклапану. Сервоклапан перемещается в положение "движение задним ходом/парковка". Давление жидкости не подается к фрикционам.

ЭЛЕКТРОМАГНИТНЫЕ
КЛАПАНЫ
ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

КЛАПАН БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

КЛАПАН
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ А

КЛАПАН
УПРАВЛЕНИЯ
БЛОКИРОВКОЙ

СЛИВНОЙ КЛАПАН

ОХЛАДИТЕЛЬ
ATF

ОБРАТНЫЙ
КЛАПАН
СИСТЕМЫ
ОХЛАЖДЕНИЯ

КЛАПАН РЕГУЛЯТОРА

НАСОС ATF

СЕРВОКЛАПАН

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ
УПРАВЛЕНИЯ ДАВЛЕНИЕМ ФРИКЦИОНА АКП

КЛАПАН
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ Е

СЕРВО
КЛАПАН УПРАВЛЕНИЯ

КЛАПАН
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
С

КЛАПАН
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
В

4''

3В

55'

4''

КЛАПАН
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ D

55'

ПАРАЗИТНЫЙ
ВАЛ

ВЕДУЩАЯ ШЕСТЕРНЯ
ГЛАВНОЙ ПЕРЕДАЧИ

ВТОРИЧНЫЙ
ВАЛ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ

ПЕРВИЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ДАТЧИК
ДАВЛЕНИЯ
ЖИДКОСТИ ФРИКЦИОНА
3-ЕЙ ПЕРЕДАЧИ

ФРИКЦИОН
ВКЛЮЧЕНИЯ 3-ЕЙ
ПЕРЕДАЧИ

ФРИКЦИОН
ВКЛЮЧЕНИЯ 1-ОЙ
ПЕРЕДАЧИ

1-Й
АККУМУЛЯТОР

4-Й
АККУМУЛЯТОР

ФИКЦИОН
ВКЛЮЧЕНИЯ
4-ОЙ ПЕРЕДАЧИ

ФРИКЦИОН
ВКЛЮЧЕНИЯ
5-Й ПЕРЕДАЧИ

5-Й
ГИДРАВЛИЧЕСКИЙ
АККУМУЛЯТОР

ФРИКЦИОН ВКЛЮЧЕНИЯ
2-ОЙ ПЕРЕДАЧИ

ДАТЧИК
ДАВЛЕНИЯ
ЖИДКОСТИ ФРИКЦИОНА ВКЛЮЧЕНИЯ
2-ОЙ ПЕРЕДАЧИ

3-Й
АККУМУЛЯТОР

2-ОЙ
АККУМУЛЯТОР

A:OFF

B:ON

C:OFF

D:OFF

E:ON

ОБРАТНЫЙ
КЛАПАН
ГИДРО
ТРАНСФОРМАТОРА

РУЧНОЙ КЛАПАН

3В

55'

}
