    • Гидравлический поток (Продолжение)


    Переключение из положения N на 1-ую передачу

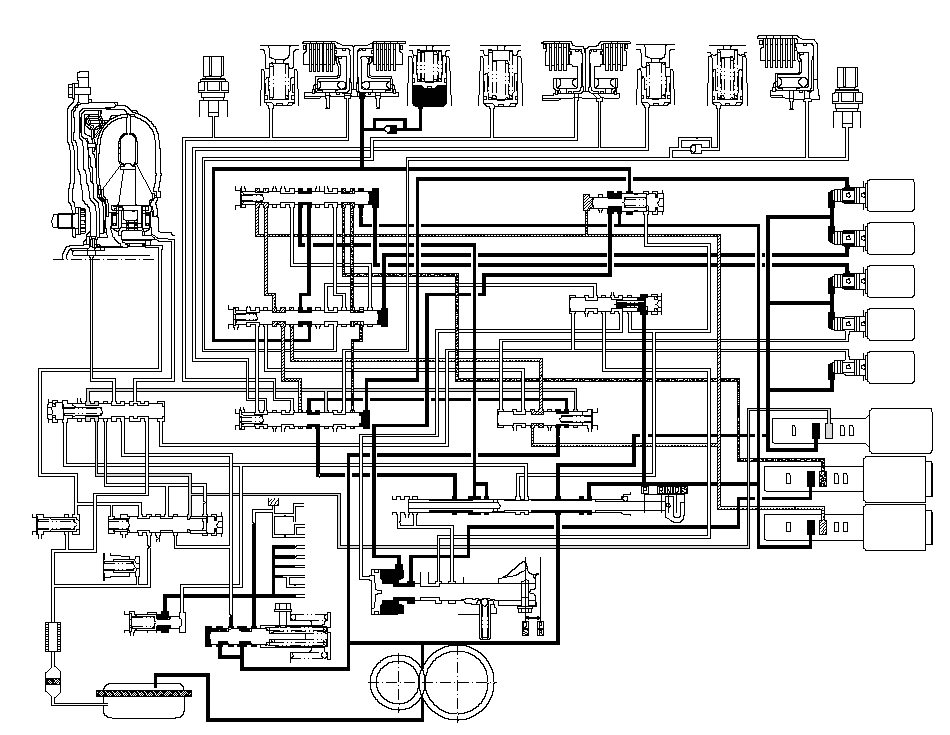

    При переключении из положения N в положение D электромагнитные клапаны переключения остаются в тех же положениях, что и в положении N. Клапан ручного управления перемещается в положение D и открывает порт канала давления (4), ведущий к электромагнитному клапану С управления давлением фрикциона АКП. Давление от электромагнитного клапана А управления давлением подводится к бустеру фрикциона 1-й передачи при выключенном электромагнитном клапане А управления переключением передач и включенных клапанах В и С. Жидкость под давлением от электромагнитного клапана А управления давлением фрикциона АКП (55) переходит клапану переключения В фрикциона 1-ой передачи (10) и дальше к фрикциону 1-ой передачи. Фрикцион 1-й передачи плавно включается при перемещении рычага из положения N в положение D.
    ПРИМЕЧАНИЕ: При использовании надписи ‘‘лево" или ‘‘право" обозначают направления на гидравлическом контуре.

    ЭЛЕКТРОМАГНИТНЫЕ
    КЛАПАНЫ
    ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

    КЛАПАН БЛОКИРОВКИ
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ

    КЛАПАН
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ А

    КЛАПАН
    УПРАВЛЕНИЯ
    БЛОКИРОВКОЙ

    СЛИВНОЙ КЛАПАН

    ОХЛАДИТЕЛЬ
    ATF

    ОБРАТНЫЙ
    КЛАПАН
    СИСТЕМЫ
    ОХЛАЖДЕНИЯ

    КЛАПАН РЕГУЛЯТОРА

    НАСОС ATF

    СЕРВОКЛАПАН

    ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ
    УПРАВЛЕНИЯ ДАВЛЕНИЕМ ФРИКЦИОНА АКП

    КЛАПАН
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ Е

    СЕРВО
    КЛАПАН УПРАВЛЕНИЯ

    КЛАПАН
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ
    С

    КЛАПАН
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ
    В

    X

    7

    55

    96

    92

    SE

    97

    55

    96

    90

    90

    X

    93

    X

    92

    X

    93

    X

    95

    7

    X

    X

    99

    92

    95

    1

    1

    3'

    4'

    4''

    3

    7

    5A

    1B

    3A

    4

    1

    X

    3В

    3'

    3

    4

    X

    3C

    10

    3

    4

    X

    57

    X

    X

    55'

    30

    50

    X

    5N

    5L

    5J

    40

    5F

    5H

    57

    4

    SC

    SA

    SD

    SE

    55

    1

    4''

    57

    4

    SB

    SC

    1

    5K

    1

    1

    56

    90

    X

    X

    X

    5A

    X

    X

    56

    5E

    КЛАПАН
    ПЕРЕКЛЮЧЕНИЯ
    ПЕРЕДАЧ D

    X

    55'

    X

    SD

    57

    X

    5L

    5J

    1A

    AX

    HX

    AX

    HX

    ПАРАЗИТНЫЙ
    ВАЛ

    ВЕДУЩАЯ ШЕСТЕРНЯ
    ГЛАВНОЙ ПЕРЕДАЧИ

    ВТОРИЧНЫЙ
    ВАЛ

    ПРОМЕЖУТОЧНЫЙ ВАЛ

    ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ

    ПЕРВИЧНЫЙ ВАЛ

    X


    ГИДРОТРАНСФОРМАТОР

    ДАТЧИК
    ДАВЛЕНИЯ
    ЖИДКОСТИ ФРИКЦИОНА
    3-ЕЙ ПЕРЕДАЧИ

    ФРИКЦИОН
    ВКЛЮЧЕНИЯ 3-ЕЙ
    ПЕРЕДАЧИ

    ФРИКЦИОН
    ВКЛЮЧЕНИЯ 1-ОЙ
    ПЕРЕДАЧИ

    1-Й
    АККУМУЛЯТОР

    4-Й
    АККУМУЛЯТОР

    ФИКЦИОН
    ВКЛЮЧЕНИЯ
    4-ОЙ ПЕРЕДАЧИ

    ФРИКЦИОН
    ВКЛЮЧЕНИЯ
    5-Й ПЕРЕДАЧИ

    5-Й
    ГИДРАВЛИЧЕСКИЙ
    АККУМУЛЯТОР

    ФРИКЦИОН ВКЛЮЧЕНИЯ
    2-ОЙ ПЕРЕДАЧИ

    ДАТЧИК
    ДАВЛЕНИЯ
    ЖИДКОСТИ ФРИКЦИОНА ВКЛЮЧЕНИЯ
    2-ОЙ ПЕРЕДАЧИ

    3-Й
    АККУМУЛЯТОР

    2-ОЙ
    АККУМУЛЯТОР

    91

    30

    10

    40

    50

    95

    20

    20

    20

    50

    40

    95

    95

    30

    30

    10

    A

    B

    C

    A:OFF

    B:ON

    C:ON

    D:OFF

    E:OFF

    ОБРАТНЫЙ
    КЛАПАН
    ГИДРО
    ТРАНСФОРМАТОРА

    5K

    94

    94

    5B

    3C

    5G

    5E

    SB

    X

    10

    SE

    X

    X

    AX

    X

    X

    AX

    X

    X

    AX

    РУЧНОЙ КЛАПАН

    3A

    3В

    93

    93

    91

    55'

    X

    5N

    1A

    5F

    SA

    20

    X

    1B

    1

    5G

    5B

    5H

    5C

    90

    X

    4'

    5C

    }

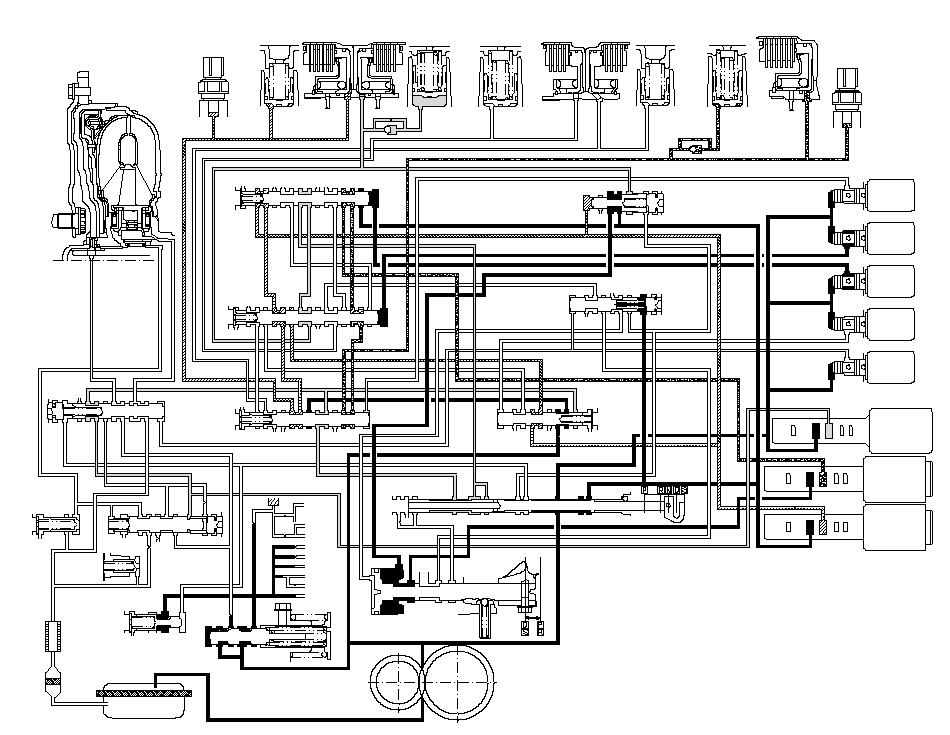

    Движение на 1-й передаче в режиме автоматического переключения в положениях D и S селектора

    Блок РСМ включает электромагнитный клапан А переключения передач, клапаны В и С остаются включенными, а D и Е - выключенными. Давление от электромагнитного клапана А переключения (SA) подается с правого торца клапана А включения. Клапан А перемещается влево, открывая канал к бустеру фрикциона включения 1-ой передачи и закрывая каналы, связывающие бустер фрикциона с клапанами управления давлением фрикционов.
    Жидкость подается в бустер фрикциона включения 1-ой передачи следующим образом:
    Давление в гидравлической линии (1) → клапан переключения D - давление в гидравлической линии (1A) → клапан переключения A - давление в гидравлической линии (1B) → ручной клапан - давление в гидравлической линии (5A) → клапан переключения C - давление в гидравлической линии (5B) → клапан переключения B - давление фрикциона 1-1 передачи (10) → фрикцион 1-й передачи
    Давление (10) воздействует на фрикцион 1-ой передачи и надежно приводит его в действие.
    ПРИМЕЧАНИЕ: При использовании надписи ‘‘лево" или ‘‘право" обозначают направления на гидравлическом контуре.
