Корпуса клапанов

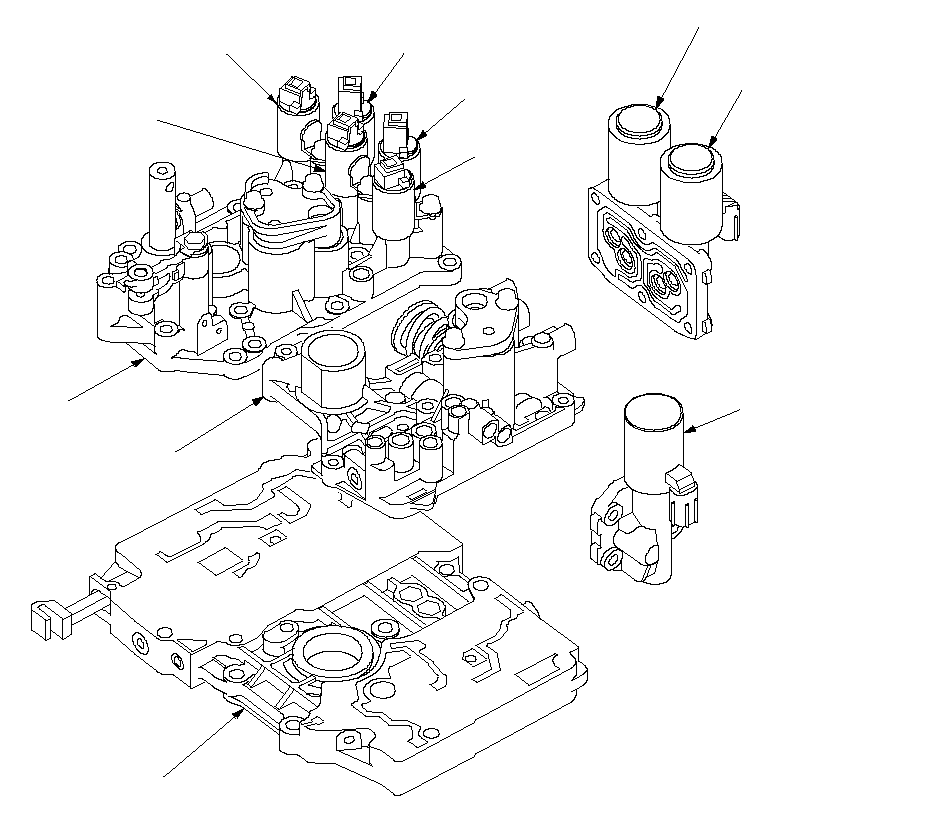

Гидравлическое управление смонтировано в трех корпусах: основном корпусе, корпусе регулятора и корпусе сервоклапанов. Насос гидромеханической трансмиссии приводится во вращение от насосного колеса гидротрансформатора, связанного с двигателем. Рабочая жидкость протекает через клапан регулятора, обеспечивающий поддержание необходимого давления в системе и через клапан ручного управления. Направление жидкости к клапанам включения и к каждому из фрикционов обеспечивают электромагнитные клапана. Электромагнитные клапаны А, В, С, D и Е закреплены болтами на корпусе сервоклапанов. Электромагнитные клапаны А, В и С управления давлением установлены на внешней поверхности корпуса трансмиссии.
Электромагнитный
клапан включения D
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН Е
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С ПЕРЕКЛЮЧЕНИЯ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН В ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН "В" УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП С
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП
КОРПУС СЕРВОМЕХАНИЗМА
КОРПУС КЛАПАНА
РЕГУЛЯТОРА
КОРПУС ГЛАВНОГО КЛАПАНА
}

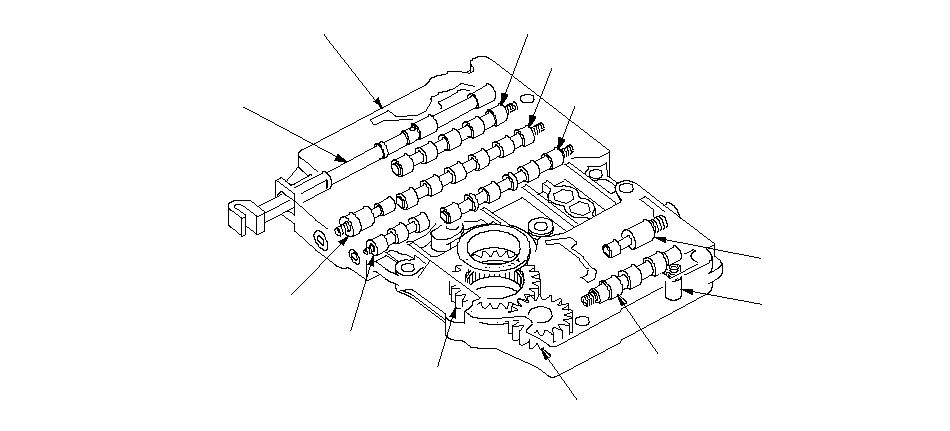

Основной корпус клапана
В основном корпусе расположен клапан ручного управления, клапаны А, В, С и Е переключения, перепускной клапан, клапан управления блокировкой, обратный клапан охладителя, клапан сервоуправления, ведущая шестерня насоса автоматической коробки передач и ведомая шестерня насоса автоматической коробки передач. Главной функцией основного корпуса является обеспечение своевременного включения и выключения подачи рабочей жидкости в систему гидравлического управления под необходимым давлением.
КОРПУС ГЛАВНОГО КЛАПАНА
КЛАПАН С ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ОБРАТНЫЙ КЛАПАН
СИСТЕМЫ ОХЛАЖДЕНИЯ
КЛАПАН УПРАВЛЕНИЯ БЛОКИРОВКОЙ
КЛАПАН Е ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
СЕРВОКЛАПАН УПРАВЛЕНИЯ
СЛИВНОЙ КЛАПАН
РУЧНОЙ КЛАПАН
КЛАПАН В ВКЛЮЧЕНИЯ ПЕРЕДАЧ
КЛАПАН А ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ВЕДОМАЯ ШЕСТЕРНЯ НАСОСА РАБОЧЕЙ ЖИДКОСТИ АКП
ВЕДУЩАЯ ШЕСТЕРНЯ НАСОСА
РАБОЧЕЙ ЖИДКОСТИ АКП
}

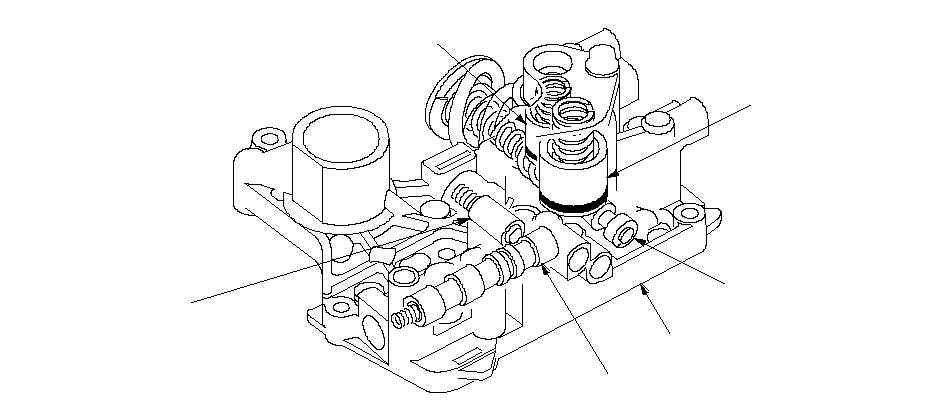

Корпус клапана регулятора
В корпусе регулятора установлен клапан, обратный клапан гидротрансформатора, клапан блокировки и гидроаккумуляторы 1-й и 3-й передачи.
ОБРАТНЫЙ КЛАПАН
ГИДРОТРАНСФОРМАТОРА
КЛАПАН БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
КОРПУС КЛАПАНА РЕГУЛЯТОРА
3-Й АККУМУЛЯТОР
1-Й АККУМУЛЯТОР
КЛАПАН РЕГУЛЯТОРА
}
