Электронная система управления (Продолжение)
|

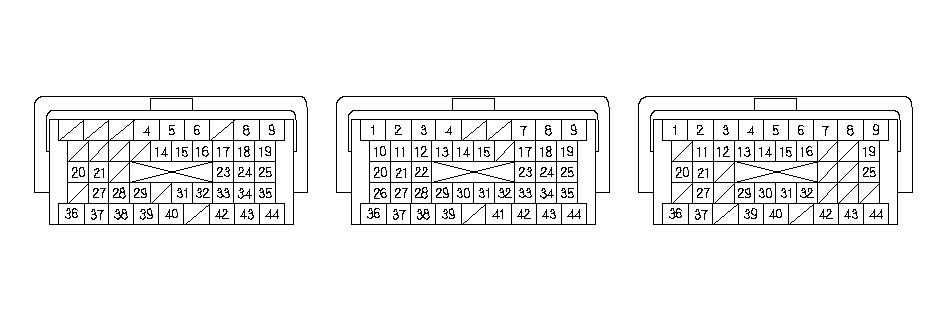

Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
C13
|
YEL/RED (Желто-красный)
|
VCC1 (НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
При включенном зажигании в положение ON (II): Около 5,0 В
Замок зажигания в положении LOCK (0): Около 0 В
|
|
C14
|
GRN/WHT
|
SG1 ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
Все время меньше 0,5 В
|
|
C36
|
BLK/YEL
|
IG1 (СИГНАЛ ЗАЖИГАНИЯ)
|
Определяет сигнал замка зажигания
|
При включенном зажигании в положение ON (II): Напряжение аккумулятора
Замок зажигания в положении LOCK (0): Около 0 В
|
|
C40
|
BRN/YEL
|
LG1 (ЛОГИЧЕСКАЯ МАССА)
|
Цепь "массы" для блока PCM
|
Все время меньше 0,5 В
|
|
C43
|
BLK/WHT
|
NC (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВТОРИЧНОГО ВАЛА (ПРОМЕЖУТОЧНОГО ВАЛА))
|
Определяет сигнал частоты вращения коленчатого вала
|
При включенном зажигании в положение ON (II): Примерно 0 В или примерно 5,0 В
При вождении: Примерно 2,5 В (пульсирующий)
|
|
C44
|
BRN/YEL
|
LG2 (ЛОГИЧЕСКАЯ МАССА)
|
Цепь "массы" для блока PCM
|
Все время меньше 0,5 В
|

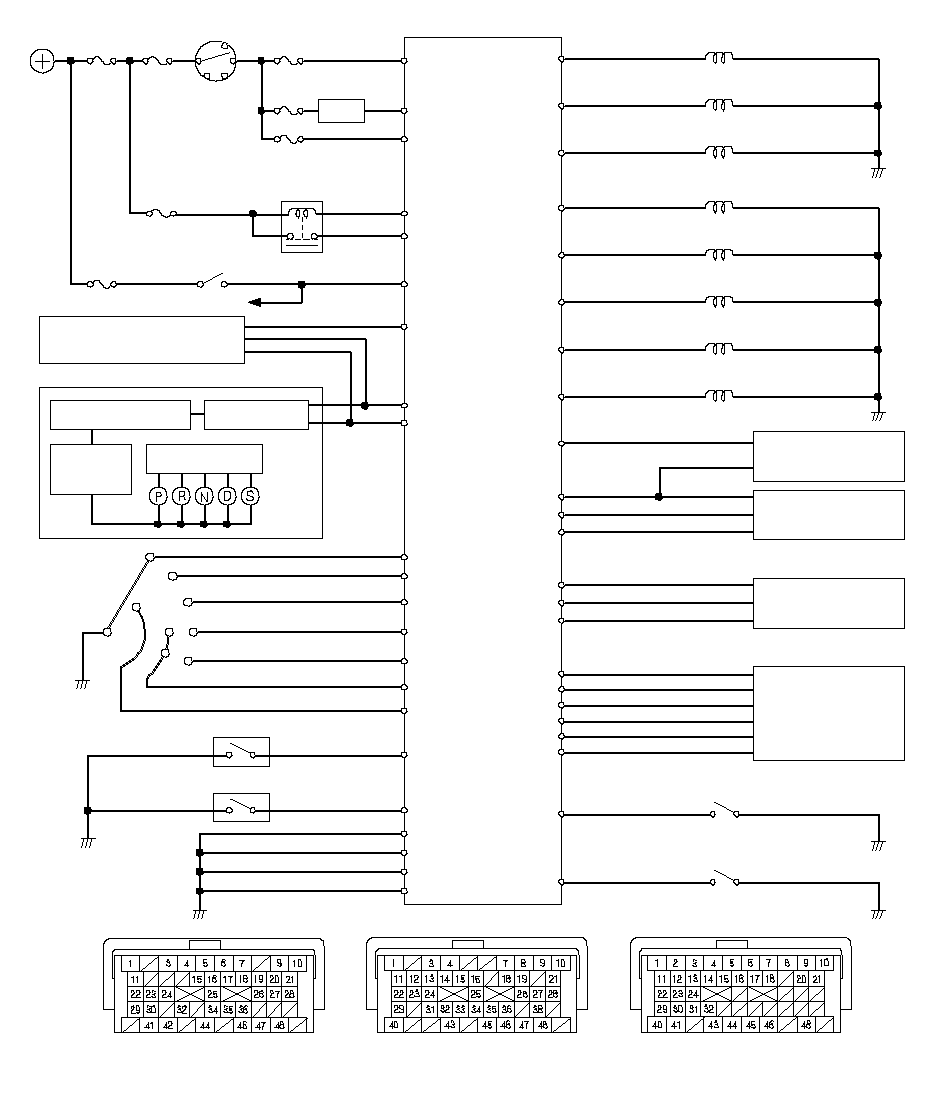

КЛАПАН А УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП
КЛАПАН "В" УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП
КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП С
КЛАПАН А ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
КЛАПАН В ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
КЛАПАН С ПЕРЕКЛЮЧЕНИЯ
клапан включения D
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ВЕДУЩЕГО ВАЛА
(ПЕРВИЧНОГО ВАЛА)
ДАТЧИК
ПЕДАЛИ
АКСЕЛЕРАТОРА
ФРИКЦИОНА
2-ОЙ ПЕРЕДАЧИ
ФРИКЦИОНА
3-ЕЙ ПЕРЕДАЧИ
МЕХАНИЗМА БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ
КОРОБКИ ПЕРЕДАЧ
ЦЕПИ
ЗАТЕМНЕНИЯ
РЕЛЕ PGM-FI
(FI MAIN)
ПЕДАЛИ ТОРМОЗА
F-CAN
ТЕМПЕРАТУРЫ МАСЛА
АКП
УПРАВЛЕНИЯ AT IND
ВТОРИЧНОГО ВАЛА
(ПРОМЕЖУТОЧНОГО ВАЛА)
