Входные и выходные сигналы камеры заднего вида

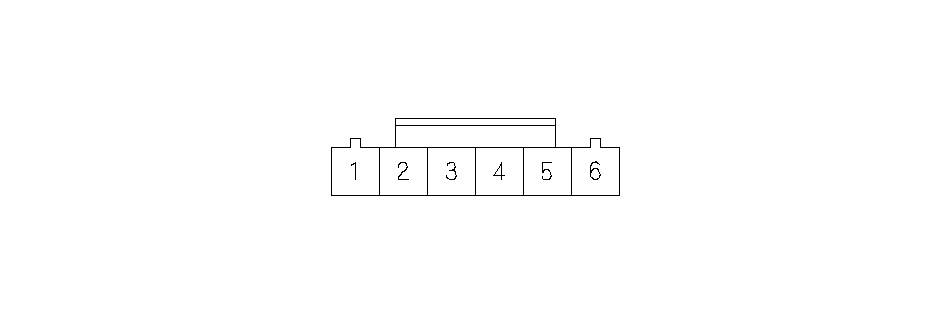

6P разъем камеры заднего вида
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
WHT
|
CAMERA VCC (подача VCC)
|
Источник питания для камеры заднего вида
|
8 В
|
Если открыто: Нет картинки камеры заднего вида.
При замыкании на "массу": При включении заднего хода экран навигации становится черным (подсветка дисплея работает)
|
|
2
|
RED
|
RC GND ("масса" камеры)
|
"Масса" сигнала камеры
|
0 В
|
Если открыто: Нет изменений картинки камеры заднего вида.
При замыкании на "массу": Нет изменений картинки камеры заднего вида.
|
|
3
|
GRN
|
CAMERA GND ("масса" камеры)
|
"Масса" для камеры заднего вида
|
0 В
|
Если открыто: Нет изменений картинки камеры заднего вида.
При замыкании на "массу": Нет изменений картинки камеры заднего вида.
|
|
4
|
BLK
|
VIDEO (видеокамера)
|
Сигнал видео для камеры заднего вида
|
0,3 В
|
Если открыто: Нет изменений картинки камеры заднего вида.
При замыкании на "массу": Нет изменений картинки камеры заднего вида.
|
|
5
|
GRY
|
CAMERA SH (экран камеры)
|
Экранирование клемм № 1, 2, 3, 4
|
0 В
|
Если открыто: Нет изменений картинки камеры заднего вида.
При замыкании на "массу": Нет изменений картинки камеры заднего вида.
|
|
6
|
BRN
|
CAMERA ADPT (адаптивная камера)
|
Сигнал управления для камеры заднего вида
|
0 В
|
Если открыто: Нет изменений картинки камеры заднего вида.
При замыкании на "массу": Нет изменений картинки камеры заднего вида.
|
