Входные и выходные сигналы микрофона HFT/навигации

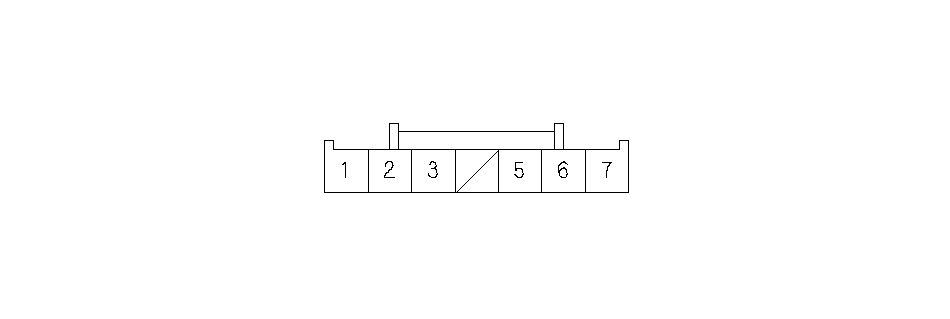

Разъем 7Р микрофона HFT/навигации
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
BLK
|
GND ("масса") (G501)
|
"Масса" для микрофона HFT/навигации
|
0 В
|
Если открыто: Невозможно запустить распознавание голоса.
При замыкании на "массу": Не влияет на распознавание голоса.
|
|
2
|
BRN
|
MIC- (сигнал микрофона HFL отрицательный)
|
"Масса" для сигнала микрофона
|
0 В
|
Если открыто: Сигнал микрофона показан на экранах диагностики красным: Связь системы и Функциональная настройка Уровень микрофона''.
При замыкании на "массу": Не влияет на распознавание голоса.
|
|
3
|
YEL
|
MIC= (сигнал микрофона HFL положительный)
|
Положительный выходной сигнал микрофона
|
8 В
|
Если открыто: Сигнал микрофона показан на экранах диагностики красным: Связь системы и Функциональная настройка Уровень микрофона''.
При замыкании на "массу": Сигнал микрофона показан на экранах диагностики красным: Связь системы и Функциональная настройка Уровень микрофона''.
|
|
5
|
LT GRN
|
HFT MUTE
|
Сигнал HFT MUTE
|
0-5 В
|
Если открыто: Невозможно запустить звук HFT.
При замыкании на "массу": Невозможно запустить аудиозвук.
|
|
6
|
PUR
|
ACC (аксессуары)
|
Источник питания для дополнительного оборудования
|
Напряжение аккумулятора на ACC (I)
|
Если открыто: Невозможно запустить голосовое управление.
При замыкании на "массу": Перегорел предохранитель № 18 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны водителя.
|
|
7
|
WHT
|
+B (+B источник питания)
|
Постоянный источник питания
|
Напряжение аккумулятора
|
Если открыто: Невозможно запустить голосовое управление и HFT.
При замыкании на "массу": Перегорел предохранитель № 15 (10 А) в блоке реле и предохранителей, расположенном в моторном отсеке.
|
