Входные и выходные сигналы интерфейсного набора

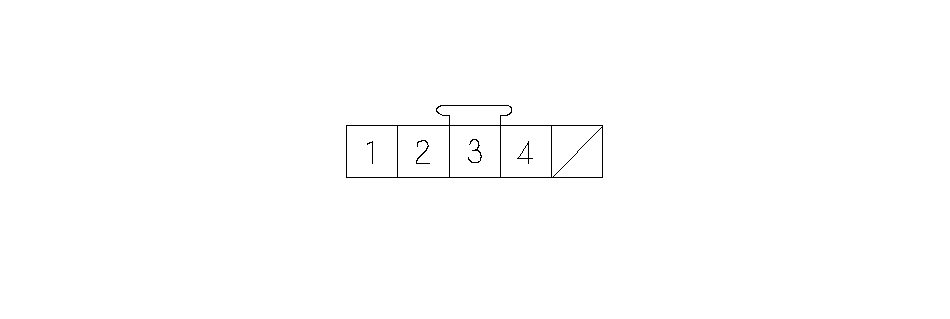

Разъем 5Р интерфейсного набора
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
WHT
|
JOG (Jog)
|
Сигнал работы интерфейс-набора
|
0-5 В импульсы
|
Если открыто: Невозможно запустить навигационную систему.
При замыкании на "массу": Невозможно запустить навигационную систему.
|
|
2
|
BLK
*
|
SH JOG (jog, экран)
|
Экран для сигнала интерфейс-набора
|
———
|
———
|
|
3
|
BLK
|
GND ("масса") (G401)
|
"Масса" для интерфейсного набора
|
0 В
|
Если открыто: Невозможно запустить навигационную систему.
При замыкании на "массу": Не влияет на работу.
|
|
4
|
PUR
|
ACC (аксессуары)
|
Источник питания для интерфейсного набора
|
Напряжение аккумулятора на ACC (I)
|
Если открыто: Невозможно запустить навигационную систему.
При замыкании на "массу": Перегорел предохранитель № 18 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны водителя.
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи.
Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|
