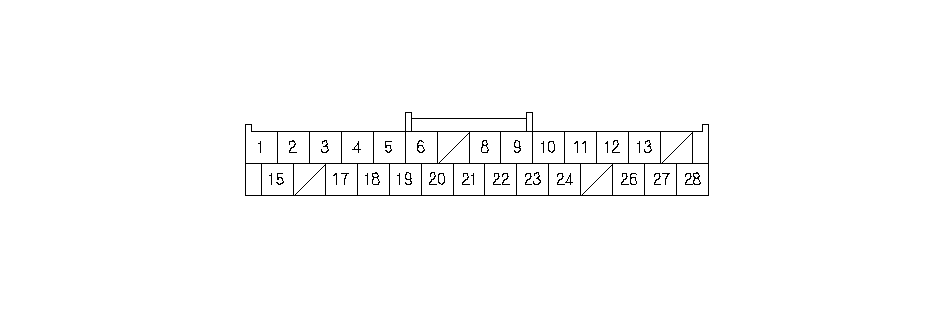

Входные и выходные сигналы блока навигационного дисплея

1

WHT

+B (+B источник питания)

Постоянный источник питания

Напряжение аккумулятора

Если открыто: Экран полностью погас (не видно подсветки)

При замыкании на "массу": Перегорел предохранитель № 15 (10 А) в блоке реле и предохранителей, расположенном в моторном отсеке.

2

PUR

ACC (аксессуары)

Источник питания для дополнительного оборудования

Напряжение аккумулятора на ACC (I)

Если открыто: Дисплей не работает

При замыкании на "массу": Перегорел предохранитель № 18 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны водителя.

3

RED

GA-NET BUS+ (положительная шина GA-NET)

Шина данных + GA-Net

0-5 В пульсирует в среднем на 2,5 В в зависимости от занятости магистрали

Если открыто: Кнопки навигации и сенсорный экран не работают.

При замыкании на "массу": Кнопки навигации не работают.

4

GRY ^*

GA-NET BUS SH (GA-NET)

Экранирование клемм № 3, 17

0 В

Если открыто: На дисплее нет изменений.

При замыкании на "массу": На дисплее нет изменений.

5

GRN

GA-NET ECU BUS+ (GA-NET)(шина экрана положительная)

Шина данных + GA-Net

0-5 В пульсирует в среднем на 2,5 В в зависимости от занятости магистрали

Если открыто: Кнопки навигации не работают.

При замыкании на "массу": Кнопки навигации не работают.

6

YEL

ОХРАННАЯ СИГНАЛИЗАЦИЯ+

Сигнал безопасности на задний экран

0 В

Если открыто: Установлена система безопасности, сигнал не пройдет, если экран снят.

При замыкании на "массу": Установлена система безопасности, сигнал не пройдет, если экран снят.

8

WHT

R SIG 1 (красный сигнал)

Сигнал красного цвета

0,7 В AC

Если открыто: Нет красного цвета (обратитесь к диагностике RGB Color'').

При замыкании на "массу": Нет красного цвета (обратитесь к диагностике RGB Color'').

9

RED

G SIG 1(зеленый сигнал)

Сигнал зеленого цвета

0,7 В AC

Если открыто: Нет зеленого цвета (обратитесь к диагностике RGB Color'').

При замыкании на "массу": Нет зеленого цвета (обратитесь к диагностике RGB Color'').

10

BLK

GND ("масса")

"Масса" блока дисплея

0 В

Если открыто: На дисплее нет изменений.

При замыкании на "массу": На дисплее нет изменений.

*:

У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи.

Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.

11

GRY ^*

CAMERA SH (экран камеры)

Экранирование клемм № 12, 13, 26, 27

0 В

Если открыто: Нет изменений картинки камеры заднего вида.

При замыкании на "массу": Нет изменений картинки камеры заднего вида.

12

BLK

CAMERA GND ("масса" камеры)

"Масса" сигнала камеры

0 В

Если открыто: Нет изменений картинки камеры заднего вида.

При замыкании на "массу": Нет изменений картинки камеры заднего вида.

13

WHT

RC VCC (видеокамера)

Сигнал видео для камеры заднего вида

0,3 В

Если открыто: Нет изменений картинки камеры заднего вида.

При замыкании на "массу": Нет изменений картинки камеры заднего вида.

15

GRY

ILL + (положительный индикатор состояния освещения)

Сигнал включения стояночных фонарей от прибора и консоли освещения

Напряжение аккумулятора, если свет горит: Иначе 0 В

Если открыто: Когда яркость =Auto, ночной режим для дисплея не работает, когда включен свет.

При замыкании на "массу": Перегорел предохранитель № 6 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны пассажира.

17

GRN

GA BUS− (GA-NET)

Шина данных - GA-Net

0-5 В пульсирует в среднем на 2,5 В в зависимости от занятости магистрали

Если открыто: Кнопки навигации не работают.

При замыкании на "массу": Твердые кнопки работают нормально.

18

GRY ^*

SH GA-NET ECU BUS (шина ECU экранная)

Экранирование клемм системной магистрали дисплея № 5, 19

0 В

Если открыто: На дисплее нет изменений.

При замыкании на "массу": На дисплее нет изменений.

19

RED

GA-NET ECU BUS- (отрицательная шина экрана)

Шина данных - GA-Net

0-5 В пульсирует в среднем на 2,5 В в зависимости от занятости магистрали

Если открыто: Кнопки навигации и сенсорный экран не работают.

При замыкании на "массу": Жесткие и сенсорные навигационные кнопки работают нормально.

20

YEL

ОХРАННАЯ СИГНАЛИЗАЦИЯ-

Сигнал безопасности от устройства смены компакт-дисков

0 В

Если открыто: Установлена система безопасности, сигнал не пройдет, если экран снят.

При замыкании на "массу": Установлена система безопасности, сигнал не пройдет, если экран снят.

21

BLU

GND SIG1 (сигнал "массы")

"Масса" для цветного сигнала

0 В

Если открыто: На дисплее нет изменений.

При замыкании на "массу": На дисплее нет изменений.

22

YEL

B SIG1 (синий сигнал)

Сигнал синего света

0-1 В AC

Если открыто: Нет синего цвета (обратитесь к диагностике RGB Color'').

При замыкании на "массу": Нет синего цвета (обратитесь к диагностике RGB Color'').

23

BRN

С SIG 1(составной сигнал)

Составной видео сигнал (сигнал вертикальной и горизонтальной синхронизации)

0,3 В AC

Если открыто: Картинка прокручивается горизонтально, цвета видны.

При замыкании на "массу": Картинка прокручивается горизонтально, цвета видны.

24

GRY ^*

SH SIG 1(сигнал экранирования)

Экранирование клемм № 8, 9, 21, 22, 23

0 В

Если открыто: На дисплее нет изменений.

При замыкании на "массу": На дисплее нет изменений.

26

GRN

CAMERA (подача VCC)

Источник питания для камеры заднего вида

8 В

Если открыто: При включении заднего хода экран навигации становится черным (подсветка работает)

При замыкании на "массу": При включении заднего хода экран навигации становится черным (подсветка работает).

27

BLK

RC GND ("масса" камеры)

"Масса" сигнала камеры

0 В

Если открыто: Нет изменений картинки камеры заднего вида.

При замыкании на "массу": Нет изменений картинки камеры заднего вида.

28

BRN

CAMERA ADPT (адаптивная камера)

Сигнал управления для камеры заднего вида

0 В

Если открыто: Нет изменений картинки камеры заднего вида.

При замыкании на "массу": Нет изменений картинки камеры заднего вида.

*:

У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи.

Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
