Входные и выходные сигналы навигационного блока

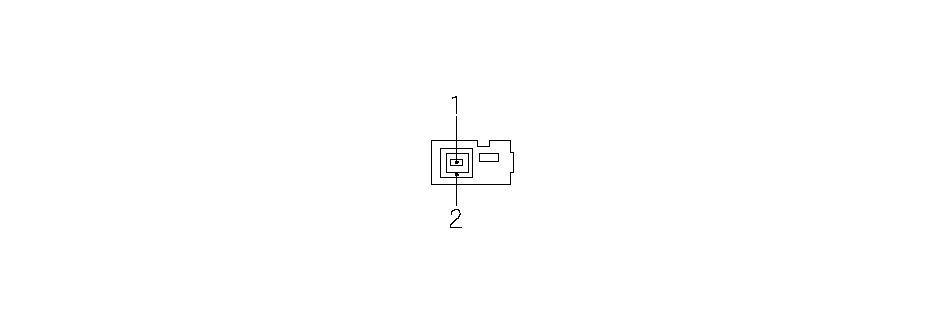

Разъем F (3Р) блока системы навигации
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
BLK
|
SIG (FM)
|
RDS TMC сигнал (5 В на входе, RDS-TMC сигнал на выходе)
|
———
|
Если открыто: Сообщение канала приема о слабом потоке или столкновении.
При замыкании на "массу" кузова: Аналогичен открытому.
|
|
2
|
———
|
SH (FM)
|
"Масса" для сигнала RDS TMC
|
———
|
Если открыто: Сообщение канала приема о слабом потоке или столкновении.
При замыкании на "массу" кузова: Не влияет на систему.
|
