Входные и выходные сигналы навигационного блока

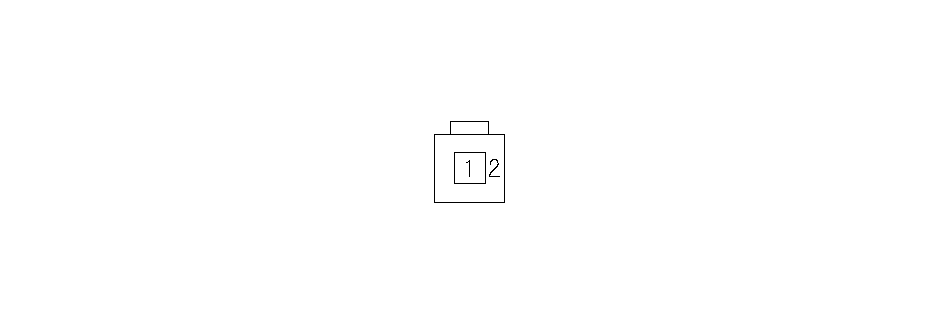

Разъем E (2Р) блока системы навигации
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
———
|
SIG (GPS)
|
Сигнал GPS
|
5 В
|
Если открыто: Иконка GPS на экране не показывается, экран связей в системе ANT показывает NG.''
При замыкании на "массу" кузова: Аналогичен открытому.
|
|
2
|
———
|
SH (GPS)
|
"Масса" сигнала GPS
|
0 В
|
Если открыто: Иконка GPS на экране не показывается, экран связей в системе ANT показывает NG.''
При замыкании на "массу" кузова: Не влияет на систему.
|
