Входные и выходные сигналы навигационного блока

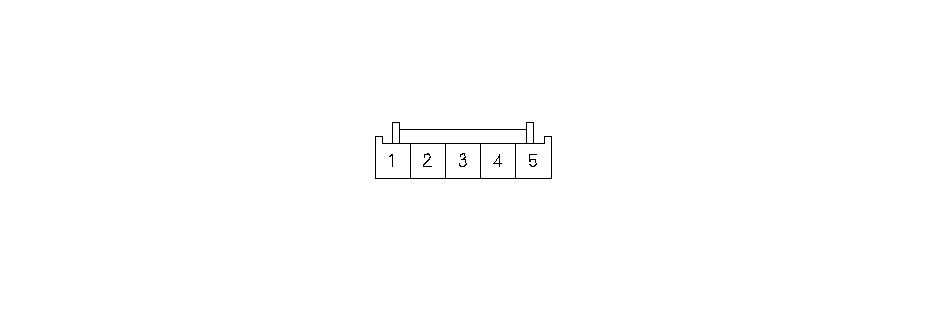

Разъем D (5Р) блока системы навигации (модели KG и KE)
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
RED
|
HFT COMM3 (HFT связь 3)
|
Сигнал связи для HFT
|
———
|
Красная иконка HFT в системной линии навигации
|
|
2
|
WHT
|
HFT COMM4 (HFT связь 4)
|
Сигнал связи для HFT
|
———
|
Красная иконка HFT в системной линии навигации
|
|
3
|
BLK
|
HFT COMM1 (HFT связь 1)
|
Сигнал связи для HFT
|
———
|
Иконка HFT в связи системы навигации меняется с зеленой на красную
|
|
4
|
GRN
|
HFT COMM2 (HFT связь 2)
|
Сигнал связи для HFT
|
———
|
Иконка HFT в связи системы навигации меняется с зеленой на красную
|
|
5
|
GRY
*
|
HFT COMM SH (HFT коммуникационный экран)
|
Экран для клемм № 1, 2, 3, 4
|
———
|
———
|
|
*:
|
У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи.
Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
|
