    • Входные и выходные сигналы навигационного блока

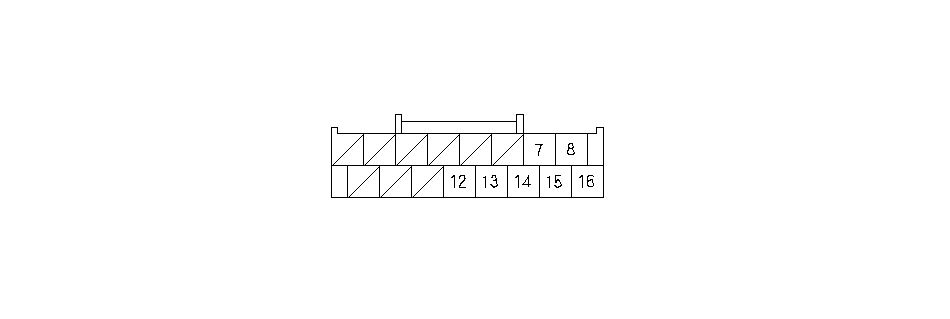

    Сторона проводов клемм-выходов

    РАЗЪЕМ С (16Р) БЛОКА СИСТЕМЫ НАВИГАЦИИ

    }

    Разъем С (16Р) блока системы навигации

    Номер клеммы
    Цвет провода
    Наименование клеммы
    Описание
    Напряжение (примерно)
    Признак неисправности
    7
    BLK
    RG L (+) (сигнал голосового сопровождения, левый положительный)
    Левый аудиосигнал для голосового руководства и указаний распознавания голоса (VR) *2
    Сигнал аудиосистемы 0,004-0,04 В
    Если открыто: Если голосовое сопровождение включено, динамики жужжат; если выключено - эффекта нет.
    При замыкании на "массу": Если голосовое сопровождение включено, динамики жужжат; если выключено - эффекта нет.
    8 *2
    GRN
    HFT-NAVI MIC+ (положительный сигнал микрофона HFT)
    Положительный выходной сигнал микрофона
    4-5 В (нажата кнопка Talk)
    Если открыто: сигнал микрофона показан на экранах диагностики красным: Связь системы и Функциональная настройка Уровень микрофона''.
    При замыкании на "массу": сигнал микрофона показан на экранах диагностики красным: Связь системы и Функциональная настройка Уровень микрофона''.
    12
    PUR
    STRG SW (дистанционные переключатели навигации)
    Выходной сигнал датчика рулевого колеса
    4-5 В (нажата кнопка Talk)
    2,5-3 В (нажата кнопка BACK)
    Если открыто: Не работают кнопки рулевого колеса TALK и BACK.
    При замыкании на "массу": Не работают кнопки рулевого колеса TALK, и BACK.
    13
    GRY *1
    RG L SH (защита направления движения)
    Экранирование клемм № 7, 14
    0 В
    Если открыто: Не влияет на выходной голосовой сигнал.
    При замыкании на "массу": Не влияет на выходной голосовой сигнал.
    14
    WHT
    RG L GND ("масса" руководства маршрутов)
    "Масса" для голосового руководства и указаний распознавания голоса (VR) *2
    0 В
    Если открыто: Не влияет на выходной голосовой сигнал.
    При замыкании на "массу": Не влияет на выходной голосовой сигнал.
    15 *2
    GRY *1
    HFT-NAVI MIC SH (экранирование сигнала микрофона HFT)
    Экранирование клемм № 8, 16
    0 В
    Если открыто: Не влияет на голосовое управление.
    При замыкании на "массу": Не влияет на голосовое управление.
    16 *2
    RED
    HFT-NAVI MIC OUT−(отрицательный сигнал микрофона HFT)
    "Масса" для сигнала микрофона
    0 В
    Если открыто: сигнал микрофона показан на экранах диагностики красным: Связь системы и Функциональная настройка Уровень микрофона''.
    При замыкании на "массу": Не влияет на распознавание голоса.

    *1:
    У экранированных проводов есть термоусадочная трубка, изолирующая провода снаружи.
    Цвет изоляционной трубы, обычно черный или темно-серый, может не совпадать с цветом провода на электрической схеме.
    *2:
    Модели KG и KE
